Автоматический установщик SMD компонентов PUHUI MT-602L
ВНИМАНИЕ! Производство автоматического установщика SMD компонентов PUHUI MT-602L ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Установщик компонентов поверхностного монтажа QIHE TVM802BX
Технические характеристики PUHUI MT-602L
| Режим работы | автоматический |
| Монтажная головка | двойная монтажная головка |
| Средняя скорость | 5000 компонентов в час |
| Точность позиционирования | 0,025 мм |
| Применимые элементы | 0603-1206 SMD транзисторы, диоды, конденсаторы, резисторы, микросхемы и др. |
| Максимальный размер печатной платы | 300 мм x 1240 мм |
| Количество мест для питателей и ширина ленты | кол-во: 8 штук, ширина 8 мм кол-во: 8 штук, ширина 12 мм |
| Количество насадок | 0,8 мм, 1 мм, 1,2 мм, 1,5 мм, 2,5 мм |
| Количество вакуумных насосов | 1 |
| Количество микровоздушных насосов | 1 |
| Функция обнаружения утечек на всасывании | есть |
| Функция определения давления воздуха | есть |
| Операционная система | Windows |
| Язык интерфейса | английский/китайский |
| Общие характеристики | |
| Источник питания | 220 В , 50/60 Гц , 280 Вт |
| Источник вакуумного газа | -60 кПа , 8 л/мин |
| Габариты | 1396 x 761 x 480 мм |
| Вес нетто | 162 кг |
| Комплектация | установщик SMD компонентов PUHUI MT-602L – 1 шт |

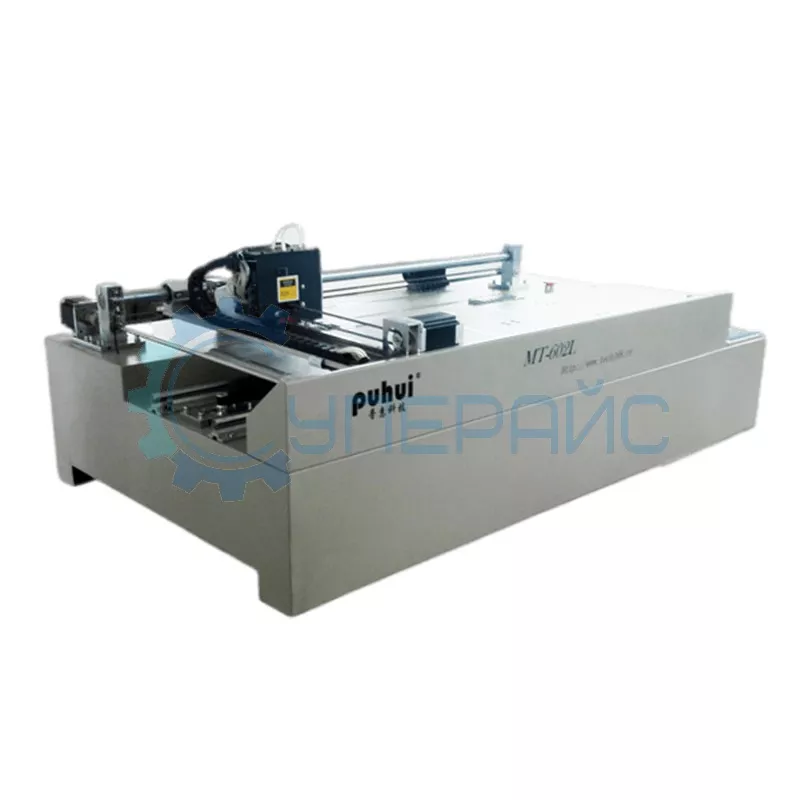

Установщик компонентов PUHUI MT-602L
Машина для монтажа MT-602L, представляет собой роботизированный станок, который используется для установки устройств поверхностного монтажа (SMD) на печатной плате. Они используются для высокоскоростного и высокоточного размещения различных электронных компонентов, таких как: SMD транзисторы, диоды, конденсаторы, резисторы, микросхемы и т.д. Эти элементы используются в электронных приборах, бытовой технике, а также в промышленных, медицинских, военных и телекоммуникационных устройствах.
Существует два вида установщиков, полуавтоматический и автоматический. Полуавтомат представляет собой низкоскоростную машину, которая подсказывает пользователю, какой компонент взять и куда поставить. Вкратце, упрощает работу ручного монтажа SMD компонентов, улучшает скорость и точность установки. Средняя скорость от 300 до 700 компонентов в час. Данные устройства используются для производства прототипов и единичных экземпляров.
Модель PUHUI MT-602L считается автоматическим установщиком. Пользователь требуется только для запуска, подготовки программы и обслуживания процесса установки, всё остальное делает станок.
В начале работы оператор подключает компьютер с операционной системой Windows, с помощью кабеля USB. Настраивает программу для работы, указывая данные о плате, питателях, компонентах и прочих настройках.

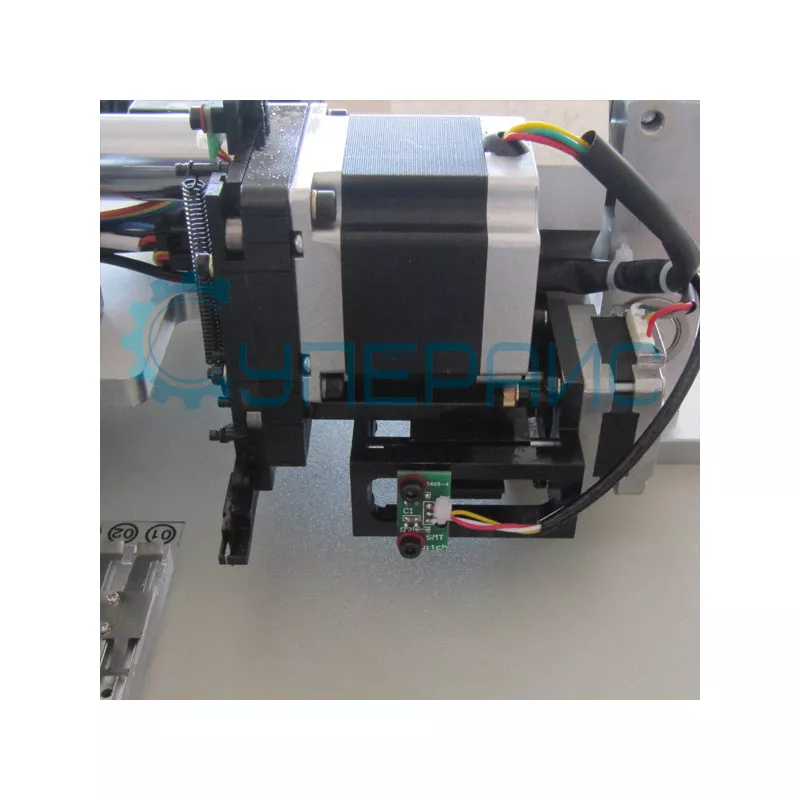

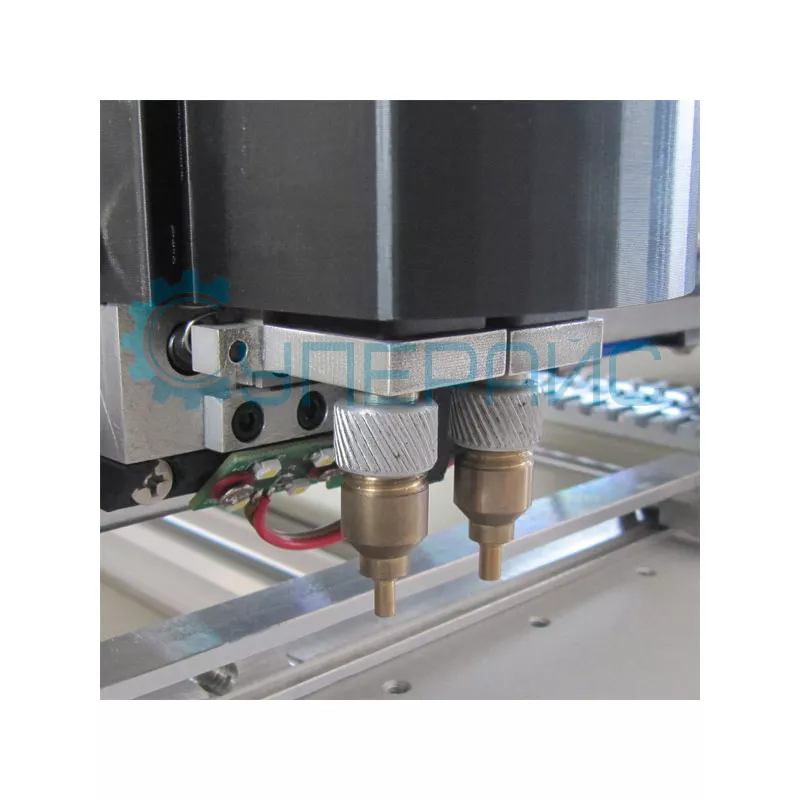

Во время работы 2 монтажные головки с помощью вакуумного насоса поднимают SMD компоненты, проверяют специальной камерой, правильность захвата и устанавливает элемент на печатную плату. Повторяется весь процесс пока не завершится программа или оператор не нажмёт кнопку остановки. За час работы MT-602L устанавливает в среднем 5000 компонентов.
На данной странице в разделе «ДОКУМЕНТАЦИЯ И ПО» можете ознакомиться с руководством пользователя.

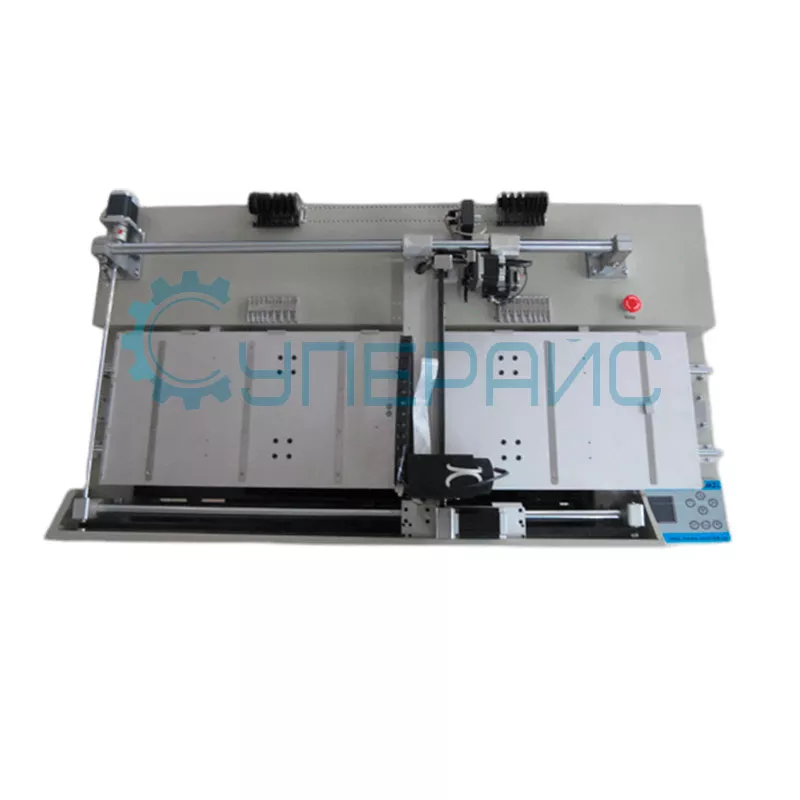

Устройство установщика указано на изображении снизу.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
