Компьютеризированный интерактивный тренажерный комплекс по обучению операторов дефектоскопных тележек

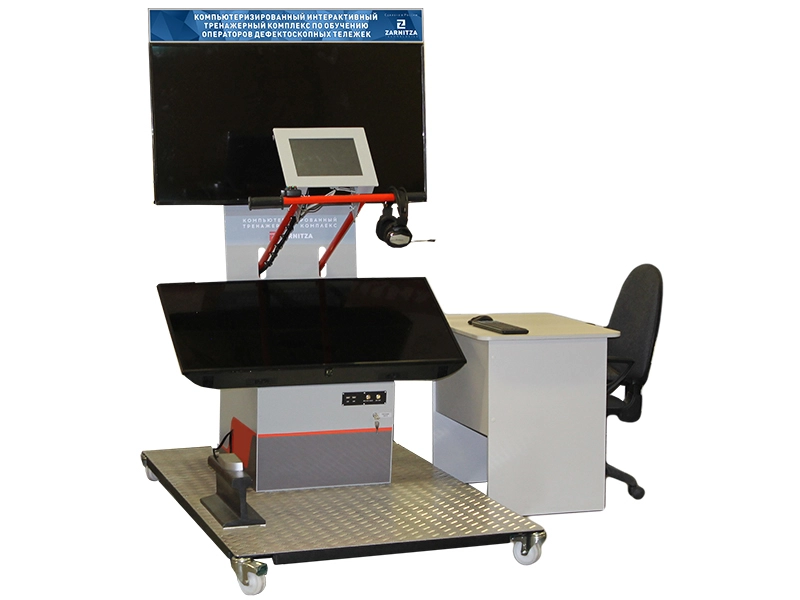

Компьютеризованный интерактивный тренажерный комплекс имеет напольное исполнение и выполнен в виде рамы с основанием, на котором размещены два дисплея (фронтальный и напольный), а также ручки, имитирующей ручку реального дефектоскопа, но которой размещен сенсорный монитор.

Фронтальный дисплей предназначен для отображения меню, подсказок оператору (в режиме обучения), виртуального железнодорожного пути, на котором выполняется контроль.

Напольный дисплей предназначен для отображения в виртуальном железнодорожном пути текущего положения блока-преобразователя по левой и правой рельсовым нитям.

Сенсорный дисплей предназначен для ввода и отображения данных и управления работой режимов дефектоскопа.

Во время работы тренажерный комплекс имитирует процесс обнаружения дефектов в обеих нитях железнодорожного пути по всей длине и сечению рельсов (за исключением перьев подошвы и зон шейки под болтовыми отверстиями) при сплошном контроле рельсов и проверке стрелочных переводов; моделирование дефектов в рельсах, а также производится проверка правильности действий оператора дефектоскопной тележки.

Тренажер имитирует сигналы контроля в виде А- и В-разверток от типовых элементов рельсов и дефектов, а также контролирует работу операторов с виртуальным дефектоскопом и выдает ему подсказки.

Аппаратно-программный комплекс обеспечивает:

• формирование изображения железнодорожного пути;
• моделирование сигналов контроля;
• моделирование поверхностных дефектов кода 10.1-2, 11.1-2, 13.1-2, 16.3-4, 46.3-4;
• оценку качества действий оператора;
• моделирование неполадок дефектоскопа при контроле рельсов в пути;
• моделирование ситуаций по охране труда.

Комплектация

1. Тренажер.
2. Цветной дисплей (2 шт.).
3. Сенсорный дисплей.
4. Аппаратно-программный комплекс.
5. Специализированное программное обеспечение.
6. Комплект (клавиатура и мышь).
7. Наушники.
8. Стол.
9. Стул.
10. Макет образца СО-3Р.
11. Макет рельса Р65.
