USB осциллограф Hantek DSO-6204BD
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6204BD
| Характеристики USB осциллографа | ||||
| Полоса пропускания | 200 МГц | |||

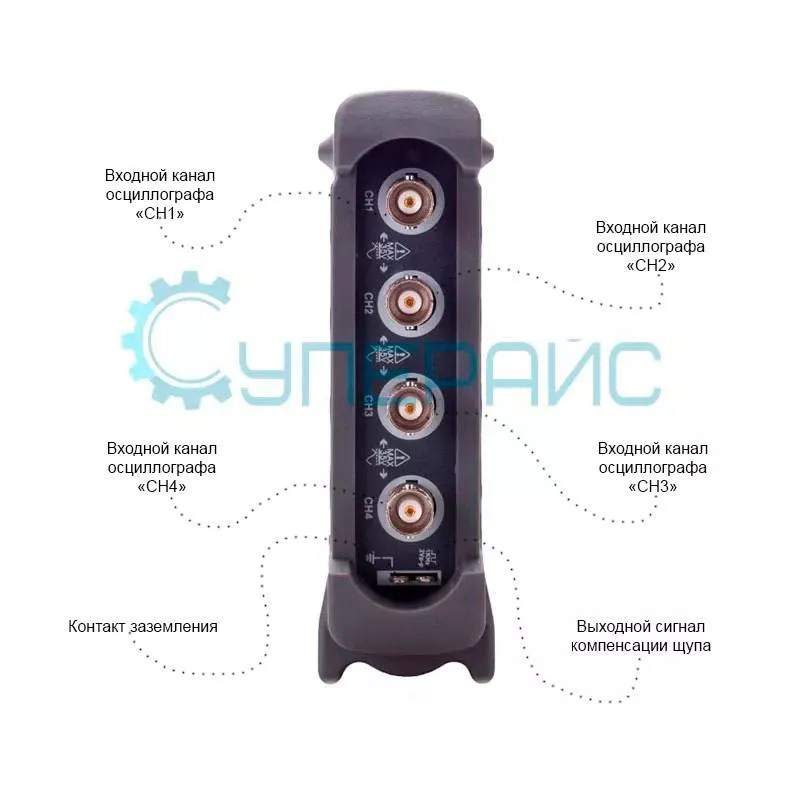

| Количество каналов | 4 (CH1, CH2, CH3, CH4) | |||
| Частота дискретизации | 1 ГВыб / с (в одноканальном режиме) | |||
| Входные характеристики | ||||
| Развязка входа | DC, AC, GND | |||
| Входной импеданс | 1 МОм, 25 пФ | |||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |||
| Максимальное входное напряжение | 35 В | |||
| Горизонтальная система | ||||
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел 1, 2, 5 шаг | |||
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) | |||
| Глубина памяти | в одноканальном режиме - 64 К в двухканальном режиме - 34 К в четырехканальном режиме - 16 К | |||
| Вертикальная система | ||||
| Вертикальное разрешение | 8 бит | |||
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC | |||
| Ограниченная полоса пропускания | 20 МГц | |||
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) | |||
| Точность усиления постоянного тока | ± 3 % | |||
| Математические функции | сложение, вычитание, умножение, деление | |||
| Система синхронизации | ||||
| Источник триггера | CH1, CH2, CH3, CH4 | |||

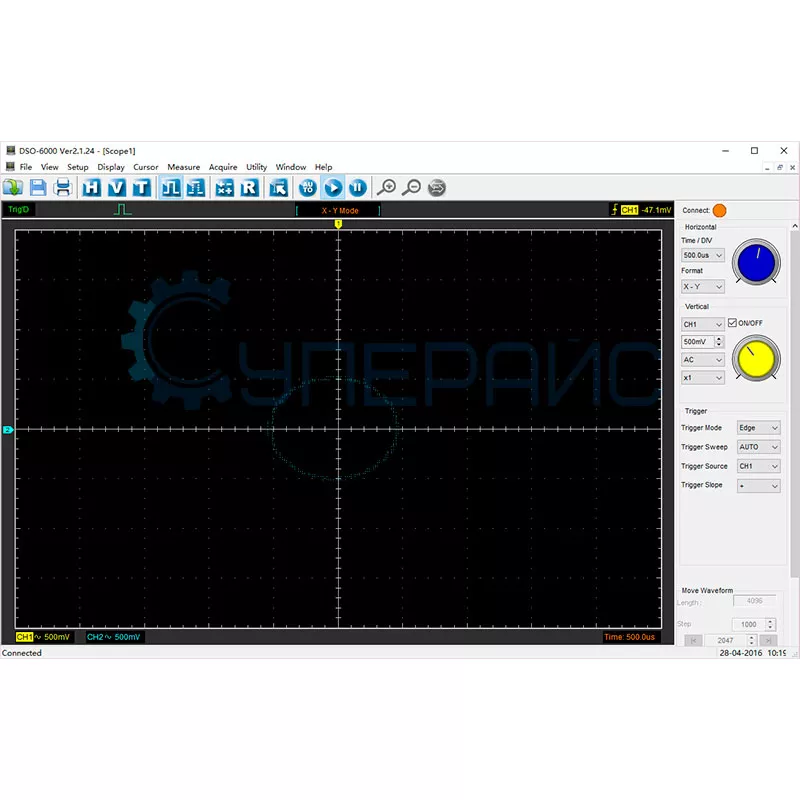

| Ввод оси X | CH1 | |||
| Ввод оси Y | CH2 | |||
| Сдвиг фазы | max 3 градуса | |||
| Система измерения | ||||
| Виды курсорных измерений | вертикальный, горизонтальный, автоматический | |||
| Автоматические измерения | Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл | |||
| Форма сигнала | +, -, х, /, FFT, инвертировать | |||

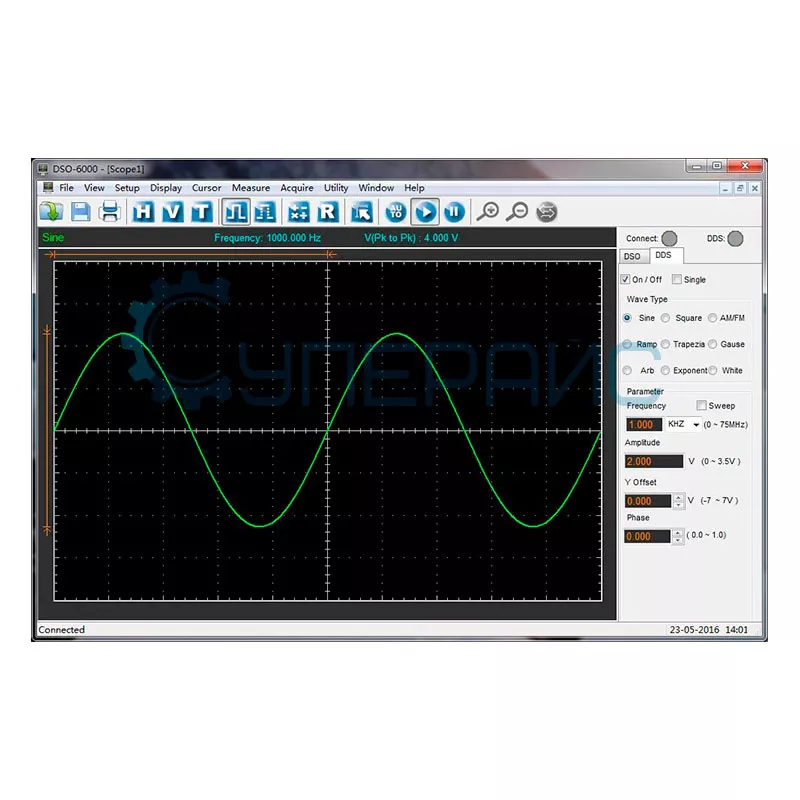

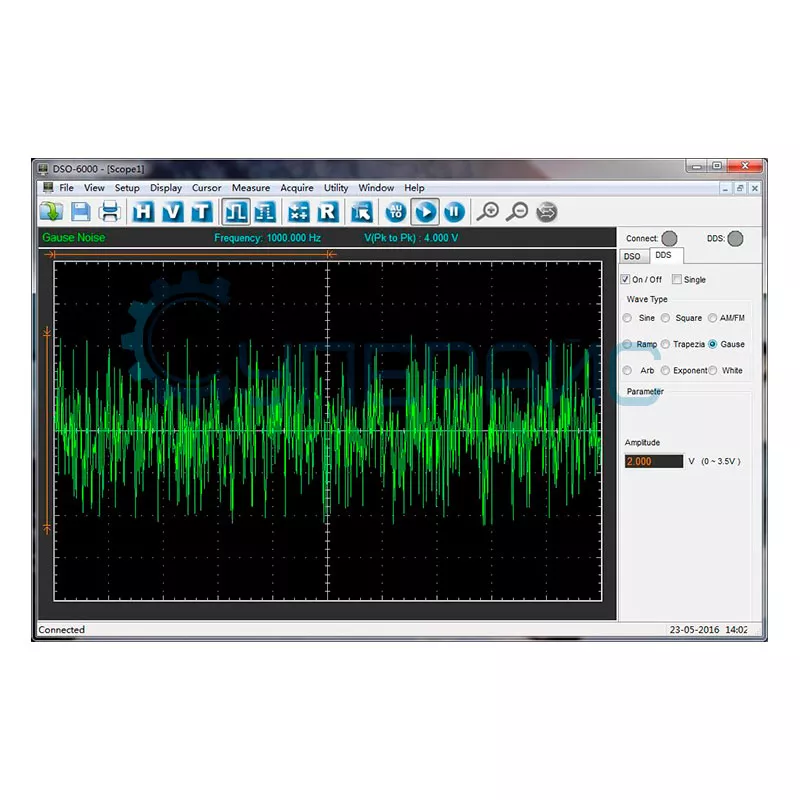

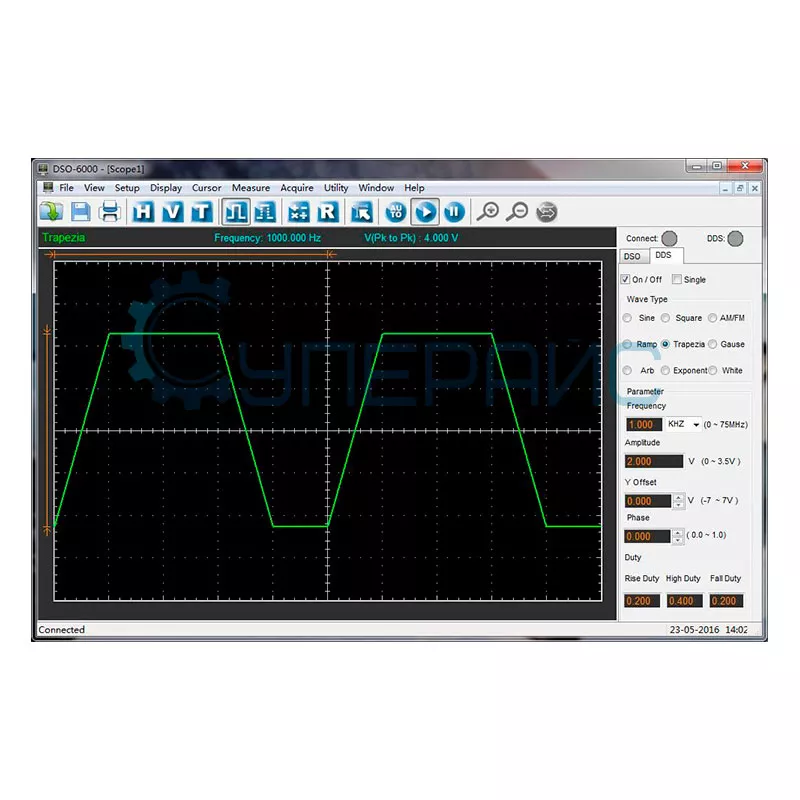

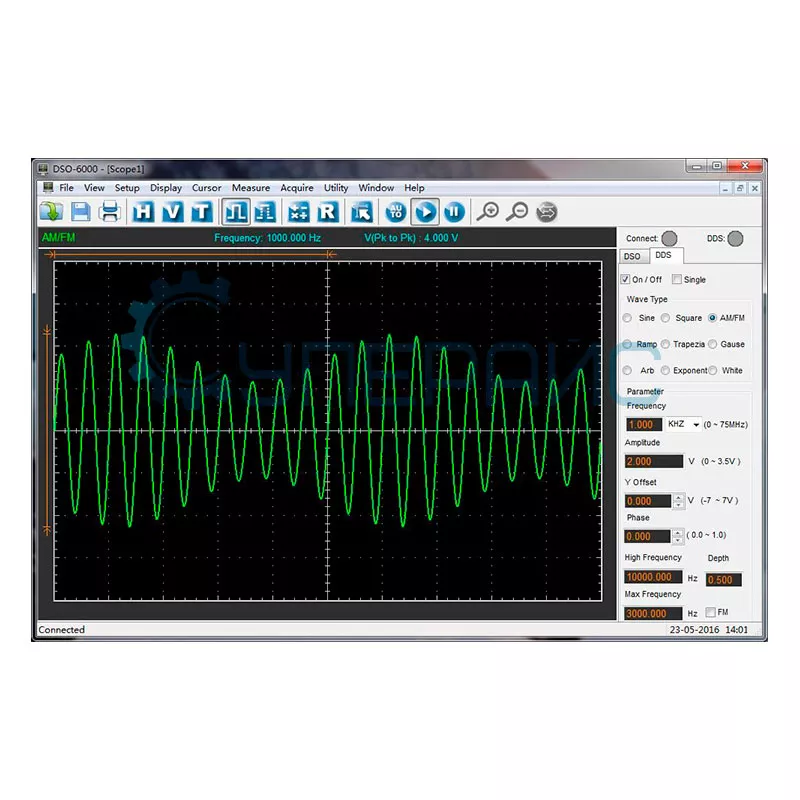

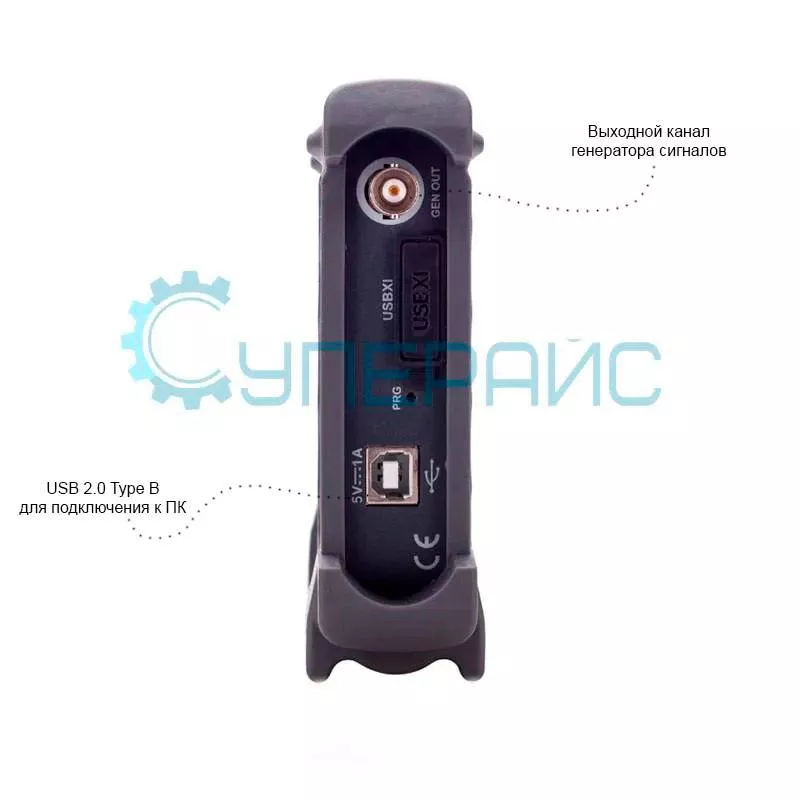

| Генератор сигналов произвольной формы | ||||
| Количество каналов | 1 (GEN OUT) | |||
| Частота сигнала | DC-25 МГц | |||
| ЦАП | 2 кГц - 200 МГц регулируемый | |||
| Амплитуда выхода | ± 3.5 В max | |||
| Разрешение по частоте | ± 0.1 В max | |||
| Глубина памяти | 2К точек | |||
| Вертикальное разрешение | 12 бит | |||
| Выходной импеданс | 50 Ом | |||
| Выходной ток | 50 мА | |||
| Система BW | 25 М | |||
| Гармонические искажения | - 50 дБн (1 кГц), - 40 дБн (10 кГц) | |||
| Общие характеристики | ||||
| Интерфейс передачи данных | USB 2.0 | |||
| Источник питания | не требуется внешнего источника питания, питается от USB | |||
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно | |||
| Габариты | 175 мм х 105 мм х 30 мм | |||
| Вес нетто | 900 г | |||
| Вес брутто | 950 г | |||
| Комплектация | USB осциллограф Hantek DSO-6204BD - 1 шт | |||
| | инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт кабель BNC - BNC - 1 шт щупы для осциллографа - 2 шт зажимы-крокодилы с BNC соединением - 2 шт | |||
Осциллограф Hantek 6204BD – компактная приставка для ноутбука

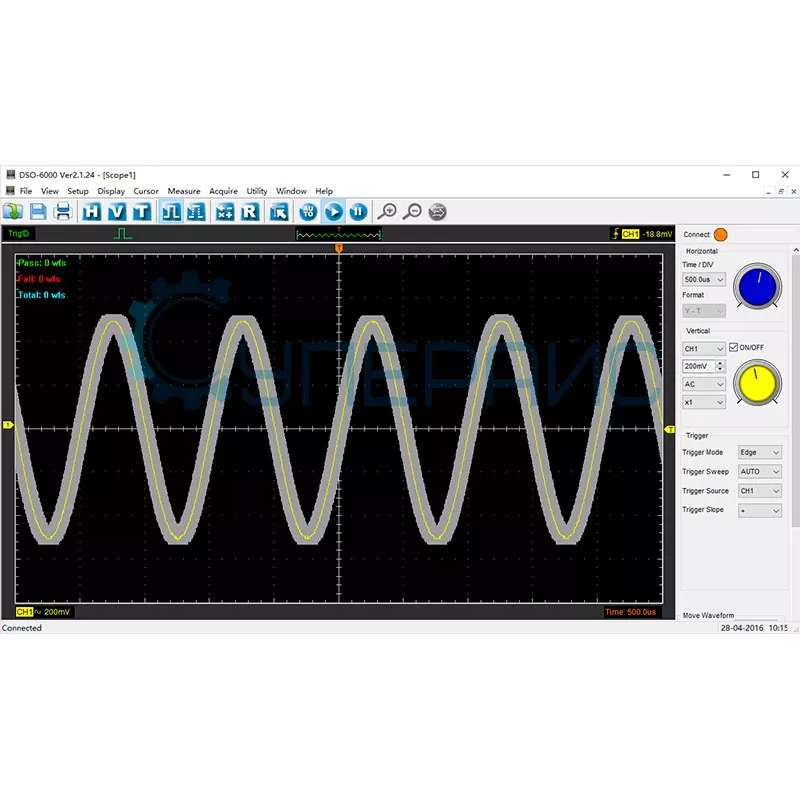

Цифровой осциллограф для ПК Hantek 6204BD с функцией четырехканального генератора сигналов работает, с произвольными формами сигналов. Прибор выполняет функции промышленной диагностики, например, такой как Pass/Fail test.

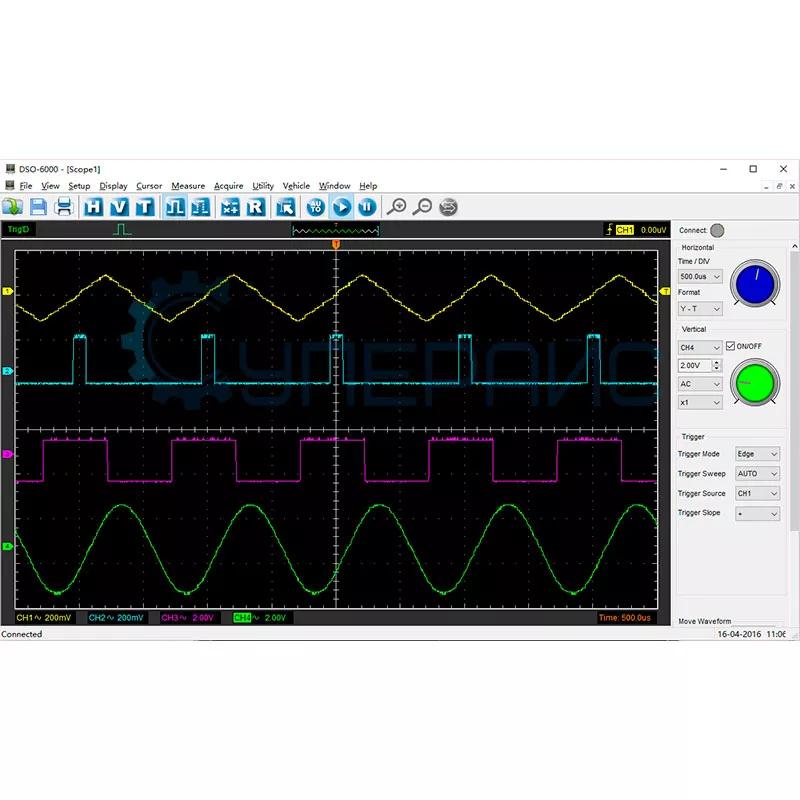

Независимые четыре аналоговых канала обеспечивают высокую дискретизацию в реальном времени 1 ГВыб/c, высокую входную чувствительность вертикальной развёртки 2 мВ – 10 В на входе BNC и широкую полосу пропускания до 200 МГц.
Цифровой USB осциллограф работает совместно с ПК и подключается к нему через интерфейс USB 2.0. Важно помнить, что подключать прибор через USB 1.1 чревато сбоем в работе.

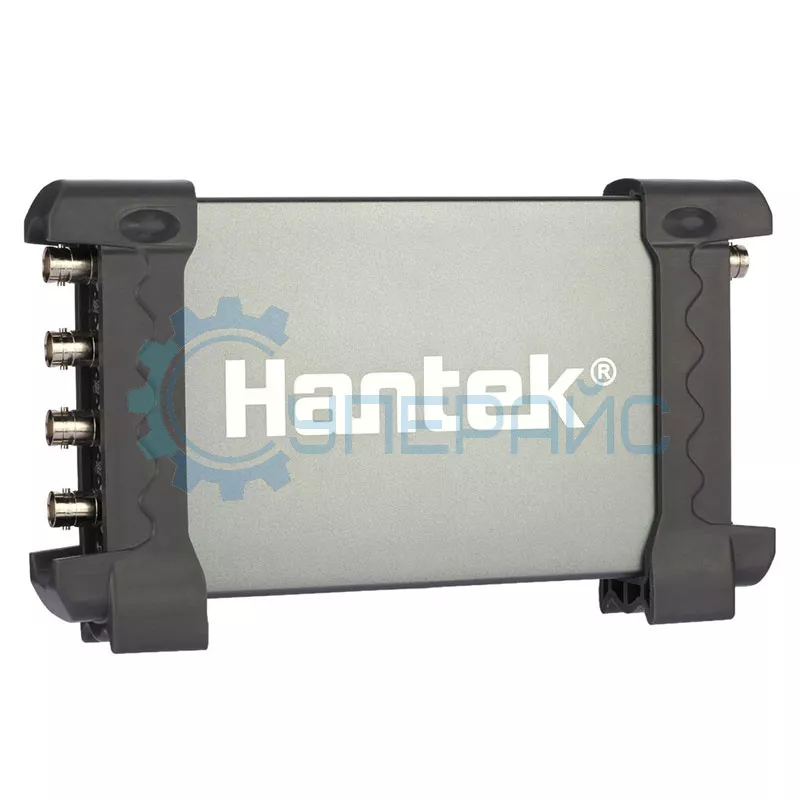

Устройство выполнено в эргономичном, защищённом алюминиевом корпусе, который предотвращает повреждения при случайном падении и служит хорошим проводником тепла.
USB-осциллограф Hantek 6204BD – комплектация поставки
В комплекте с прибором идут:
- кабель USB для подключения к компьютеру
- кабель BNC – BNC
- щупы-пробники для снятия осциллограмм
- зажимы-крокодилы с BNC соединением
- диск программного обеспечения
- инструкция по применению прибора.

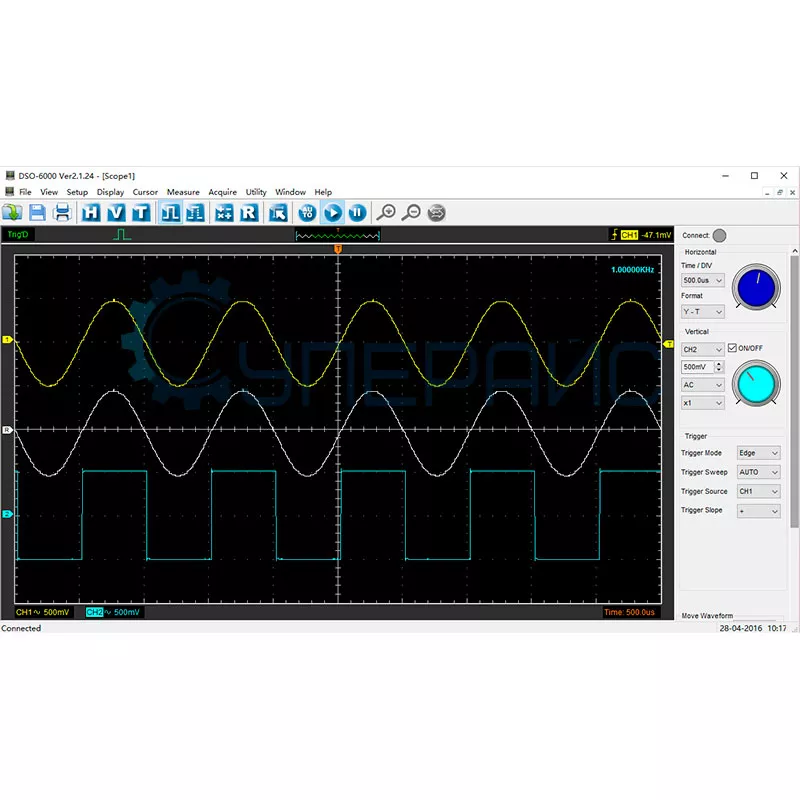

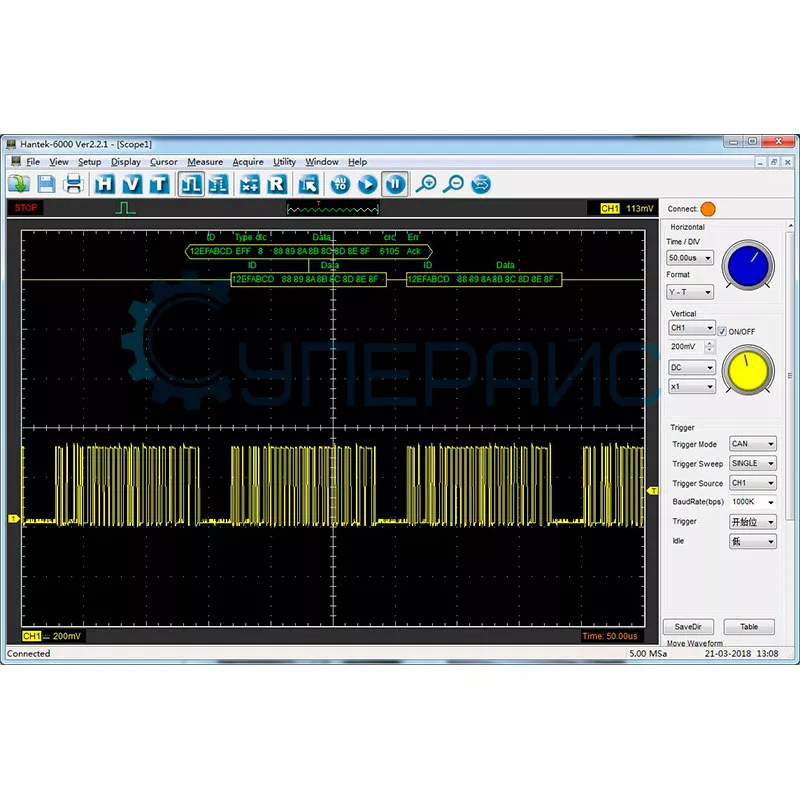

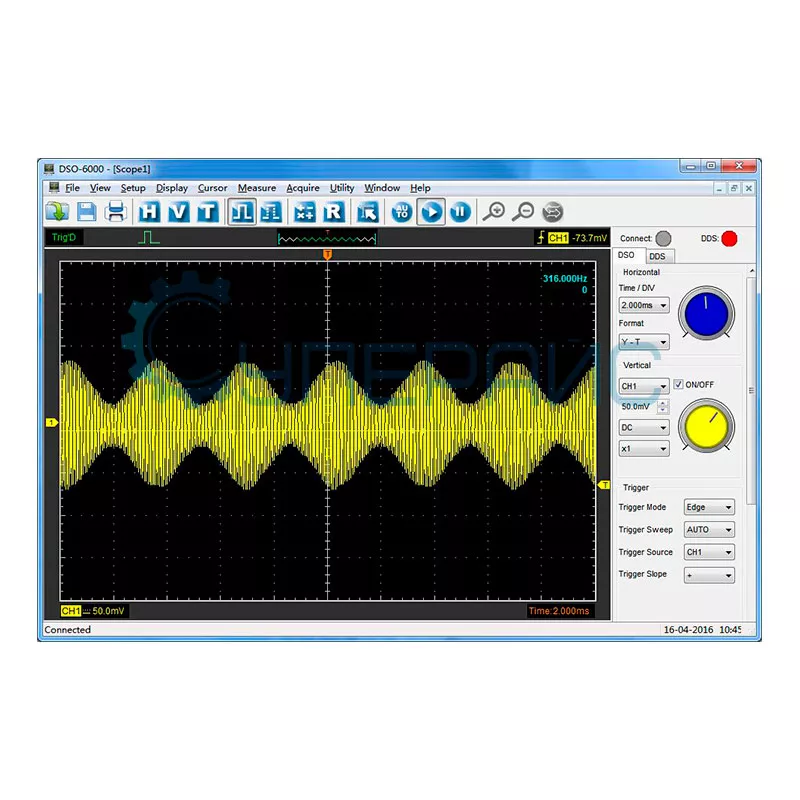

Особенности работы осциллографа для компьютера
Формы сигналов можно зафиксировать и посмотреть в EXCEL, BMP и JPG. С помощью цифровой приставки в автоматическом режиме можно измерить до 20 характеристик. А еще выполнить математические расчёты и функции: сложение, вычитание, умножение и деление. Осциллограф производит алгоритм ускоренного вычисления дискретного преобразования Фурье (БПФ, FFT) для действий с полиномами (многочленами).
Технические особенности и основные характеристики
Полоса пропускания четырёхканального осциллографа отличается чувствительностью в 200 МГц. Запас по полосе пропускания улучшает корректность работы с цифровыми (прямоугольными) сигналами.
Импеданс входа – 1 МОм и 25 пФ, что важно, так как помогает не замечать наводки в измерении чувствительной электроники и управляющих цепей.
Скорость выборки аналого-цифрового преобразователя (АЦП) – 1 ГВ/с в реальном масштабе времени, что позволяет точно следить за быстроменяющимися процессами.
Расширенный объем памяти – 64 тыс. точек.
Высокая чувствительность по вертикали в диапазоне 2 мВ/дел – 10 В/дел.
Горизонтальная развертка по времени с коэффициентом развертки 2 нс/дел – 1000 с/дел.
Таким образом, осциллограф для ПК серии Hantek 6204BD относится к эффективным устройствам, которые обладают простым управлением и возможностями точных измерений.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
