Портативный цифровой осциллограф FNIRSI DSO PRO (1 канал, 5 МГц)
Технические характеристики FNIRSI DSO PRO
| Количество каналов | 1 |
| Полоса пропускания | 5 МГц |
| Частота дискретизации | 20 МВыб/с |
| Глубина записи | 40 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 40 В (1 X), 800 В (10 Х) |
| Горизонтальная система | |
| Коэффициент развёртки | 50 с / дел - 250 нс / дел |
| Вертикальная система | |
| Вертикальная развёртка | 50 мВ / дел - 200 В / дел |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time- |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 2.4 дюйма, 320 x 240 точек |
| Питание | встроенная литиевая батарея 1200 мАч, 3 часа непрерывной работы |

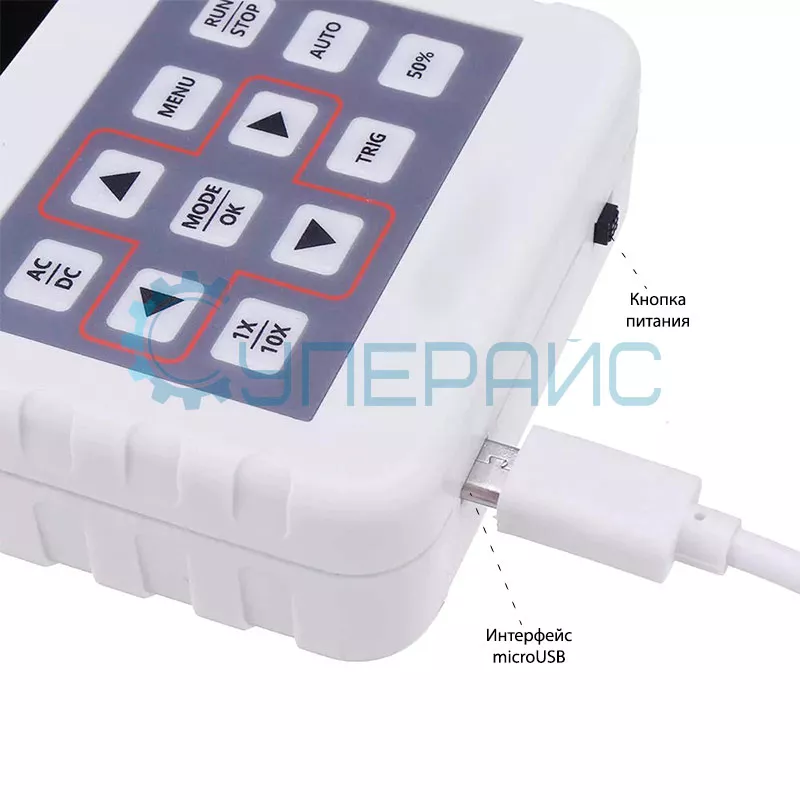

| Интерфейс | microUSB |
| Встроенная память | 16 МБ, хранение 500 сигналов |
| Возможность сохранения осциллограмм | есть |
| Функция автоматического измерения | есть |
| Функция паузы | есть |
| Дневной и ночной режим | есть |
| Файловый менеджер | есть |

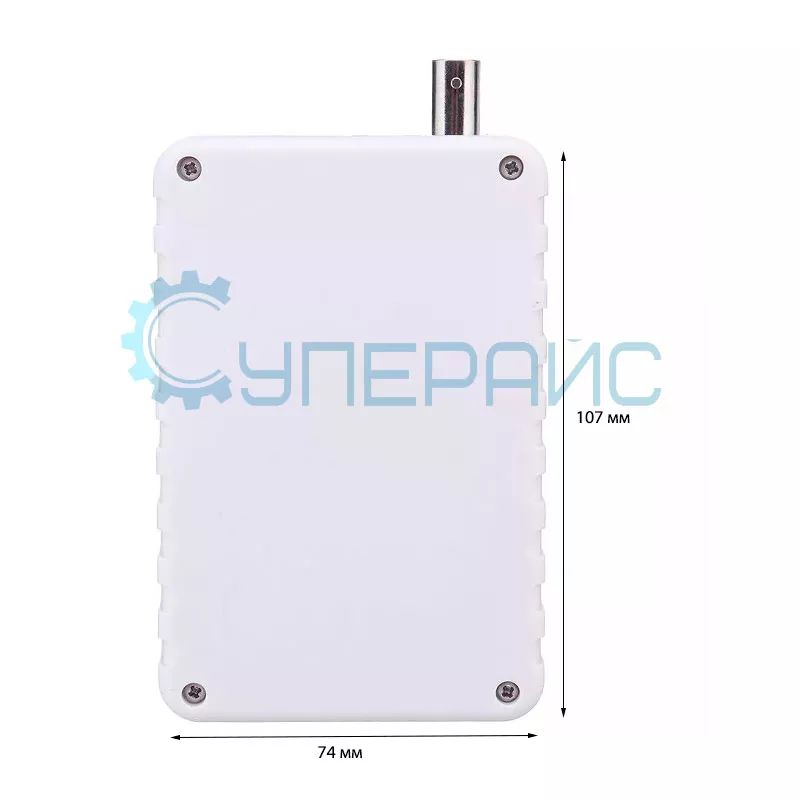

| Габариты | 107 х 70 х 24 мм |
| Вес нетто | 150 г |

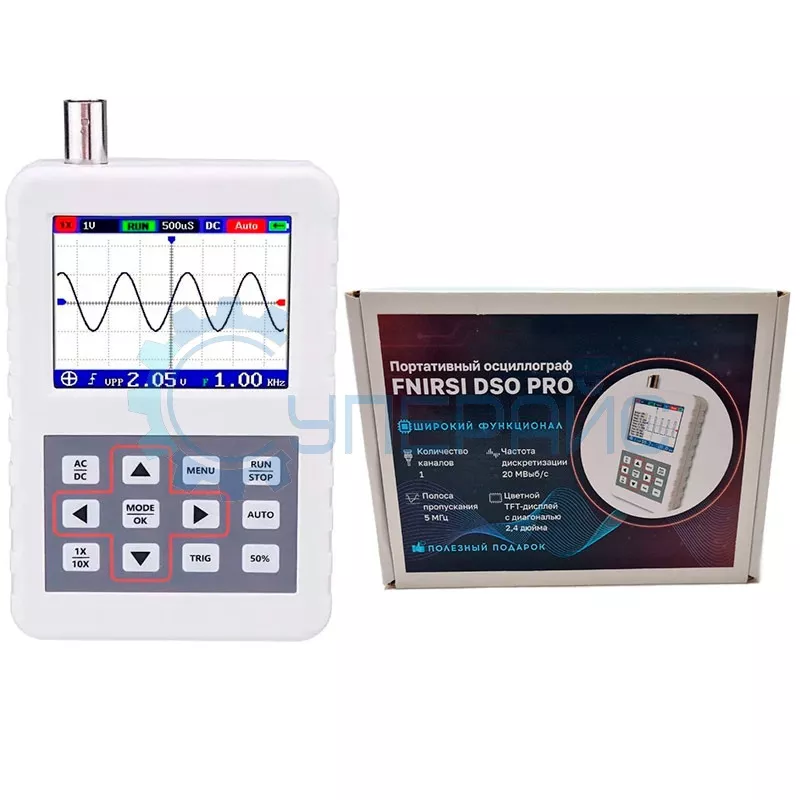

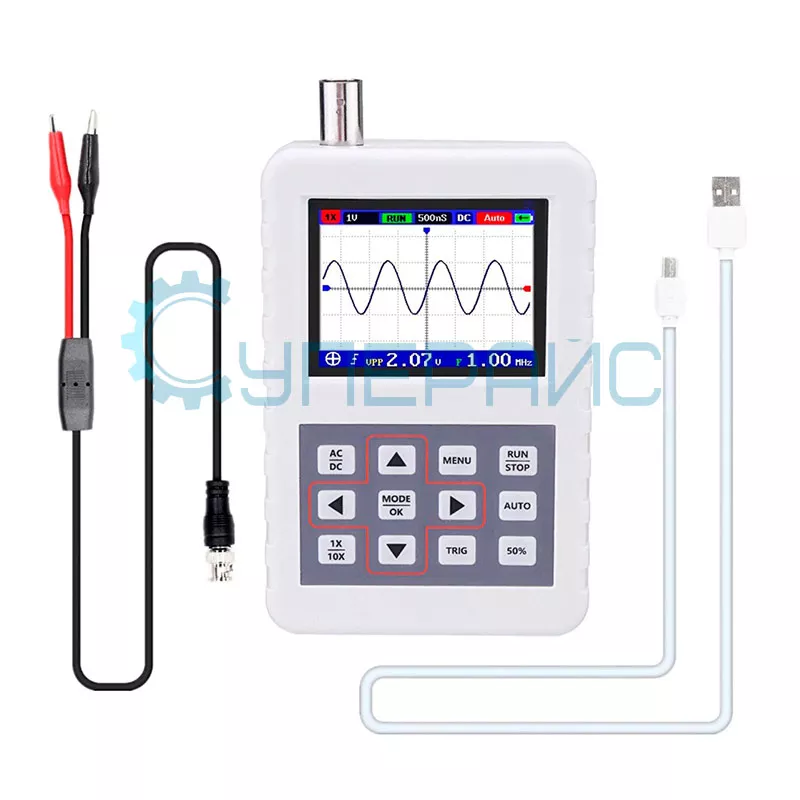

| Комплектация | карманный осциллограф FNIRSI DSO PRO - 1 шт |
| | щуп для осциллографа (BNC-крокодилы) - 1 шт кабель microUSB - 1 шт инструкция по эксплуатации - 1 шт |
Портативный цифровой осциллограф FNIRSI DSO PRO: компактность и функциональность

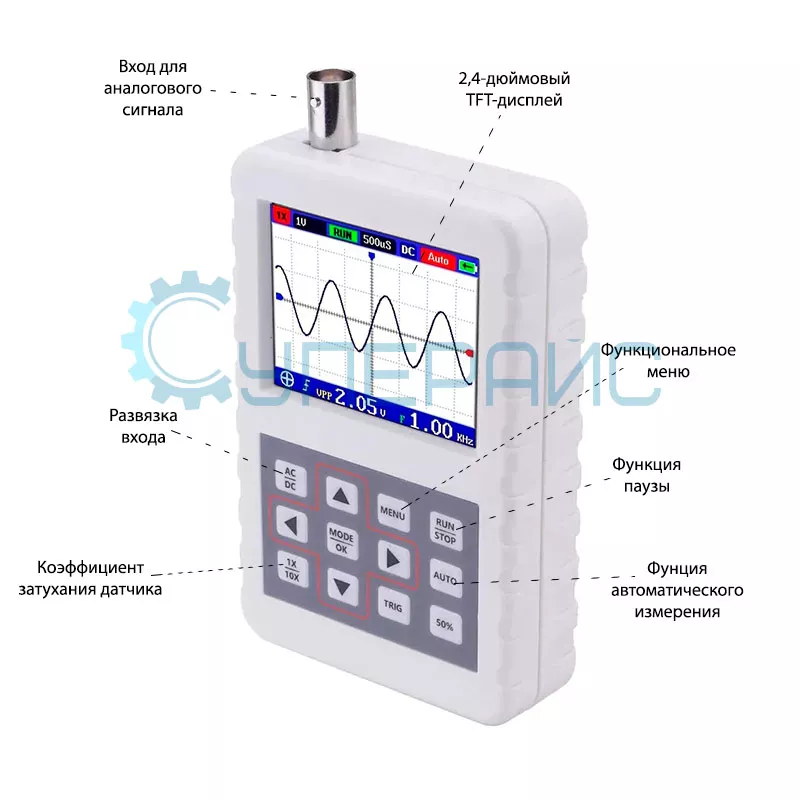

FNIRSI DSO PRO — это миниатюрный одноканальный осциллограф с полосой пропускания 5 МГц, разработанный для мобильной диагностики сигналов в полевых условиях. Небольшие габариты (107×70×24 мм) и вес всего 150 г позволяют носить устройство в кармане, что особенно удобно для инженеров, радиолюбителей и студентов. Цветной TFT-дисплей с диагональю 2,4 дюйма (320×240 пикселей) передаёт чёткую картинку, обеспечивая отличную видимость формы сигнала даже при ярком освещении.
Ключевые особенности:
- Полоса пропускания: 5 МГц — подходит для анализа аудиосигналов, ШИМ, низкочастотных цифровых цепей.
- Частота дискретизации: 20 Мвыб/с — точный захват кратковременных изменений сигнала.
- Глубина записи: 40 Кб — достаточная для фиксации продолжительных процессов.
- Автоматические измерения: 11 параметров, включая VPP, Vmax, частоту, скважность.
- Питание: Встроенный аккумулятор 1200 мАч (до 3 часов работы) и microUSB для зарядки.
Применение и преимущества
Осциллограф DSO PRO позволяет анализировать сигналы в цепях с напряжением до 800 В (с делителем 10X), что делает его универсальным для ремонта бытовой техники, настройки Arduino-проектов или проверки датчиков. Функция паузы фиксирует текущий сигнал на экране, а встроенная память сохраняет до 500 осциллограмм для последующего анализа.

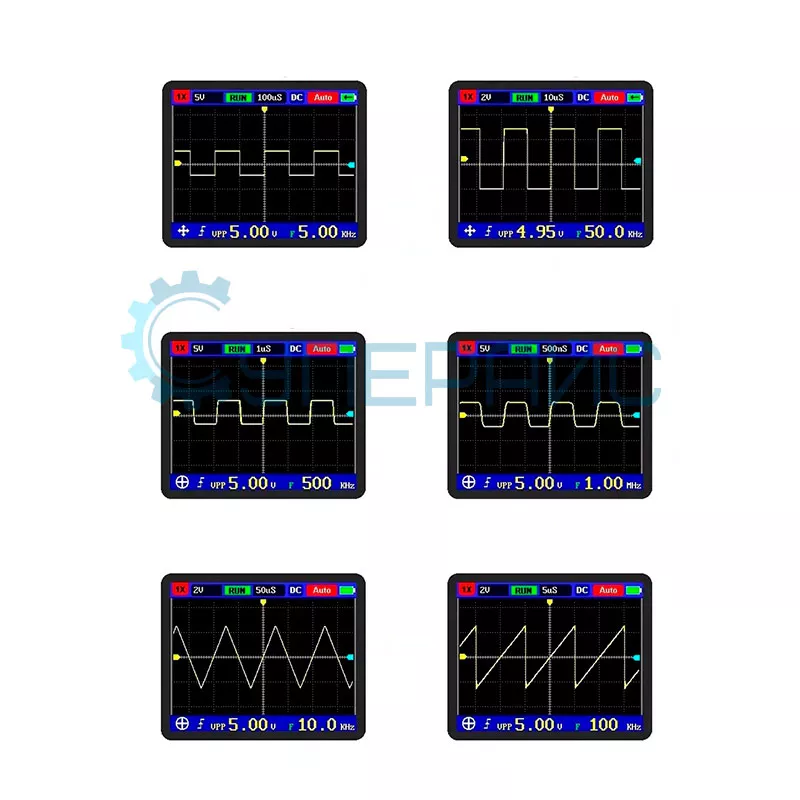

Ночной и дневной режимы подсветки адаптируют дисплей к условиям освещения, а файловый менеджер упрощает управление сохраненными данными. Несмотря на компактный размер, устройство поддерживает профессиональные задачи: измерение амплитуды, частоты, длительности импульсов и визуализацию искажений.
Портативный формат и простота управления (кнопка AUTO для быстрой настройки) делают этот одноканальный прибор незаменимым помощником там, где мобильность важнее многозадачности.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
