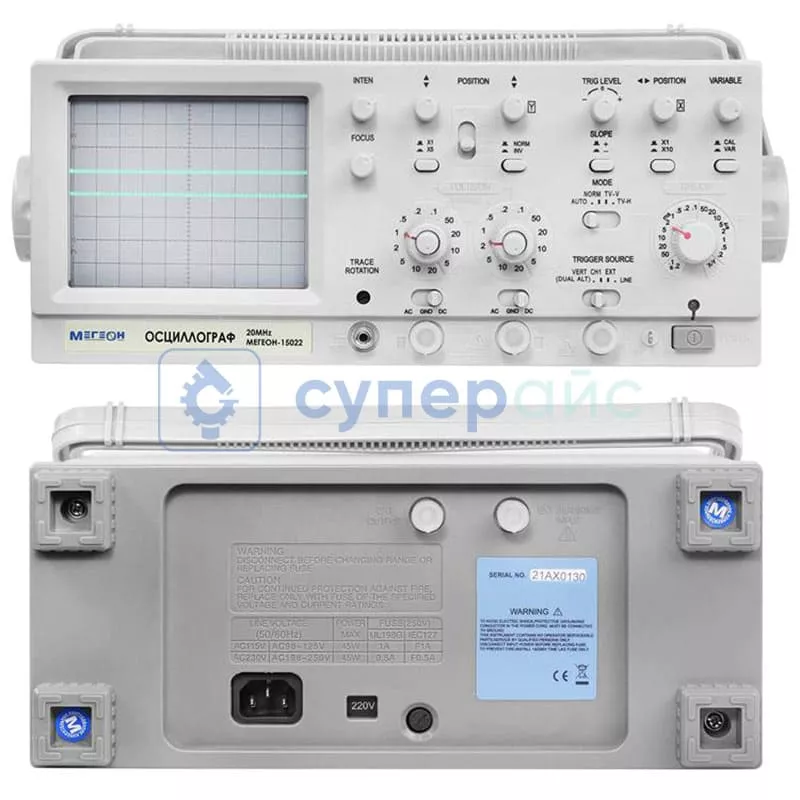

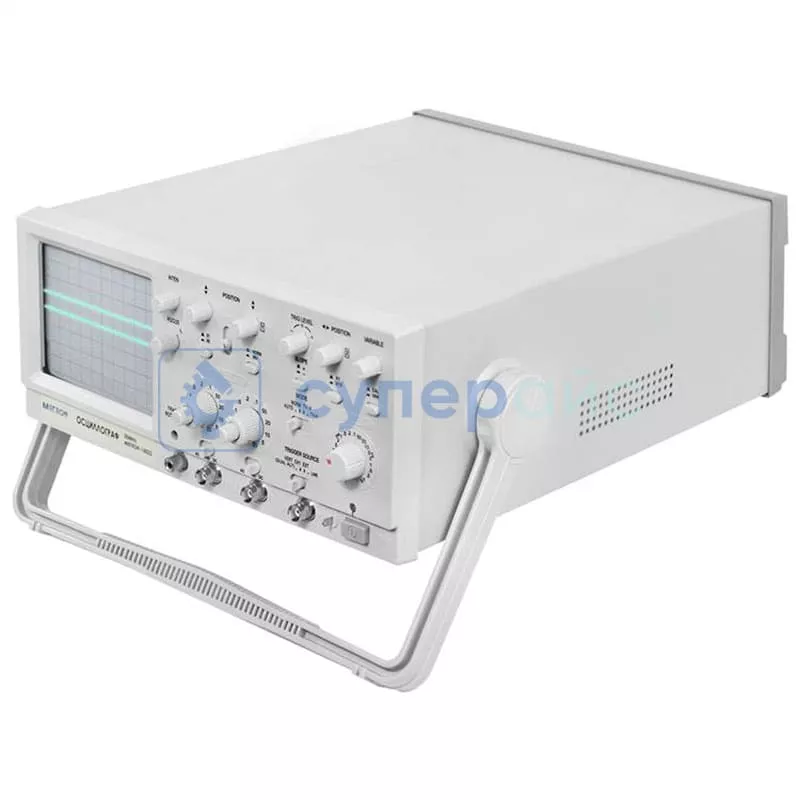

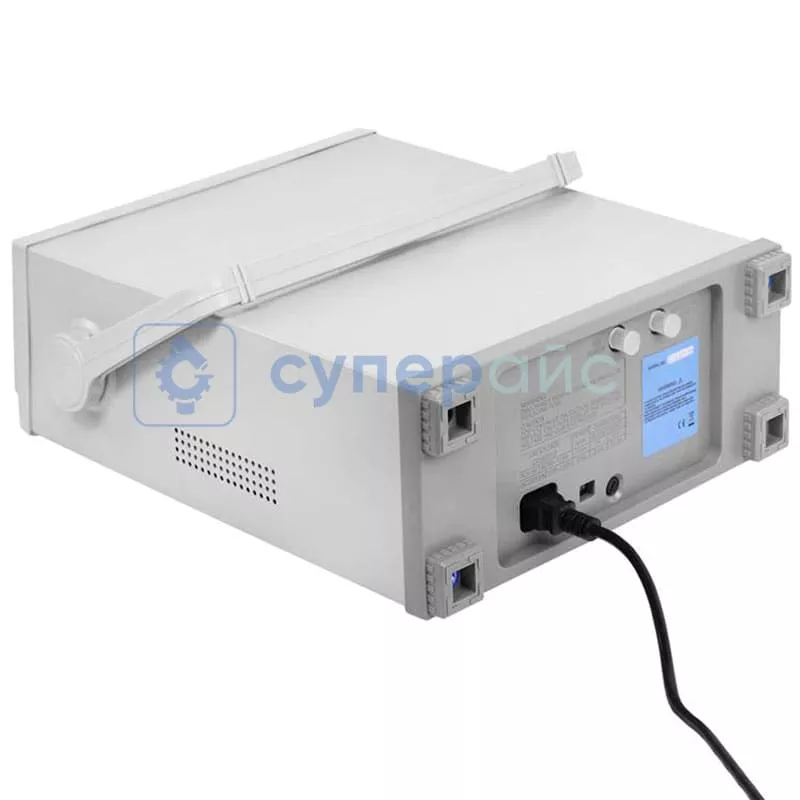

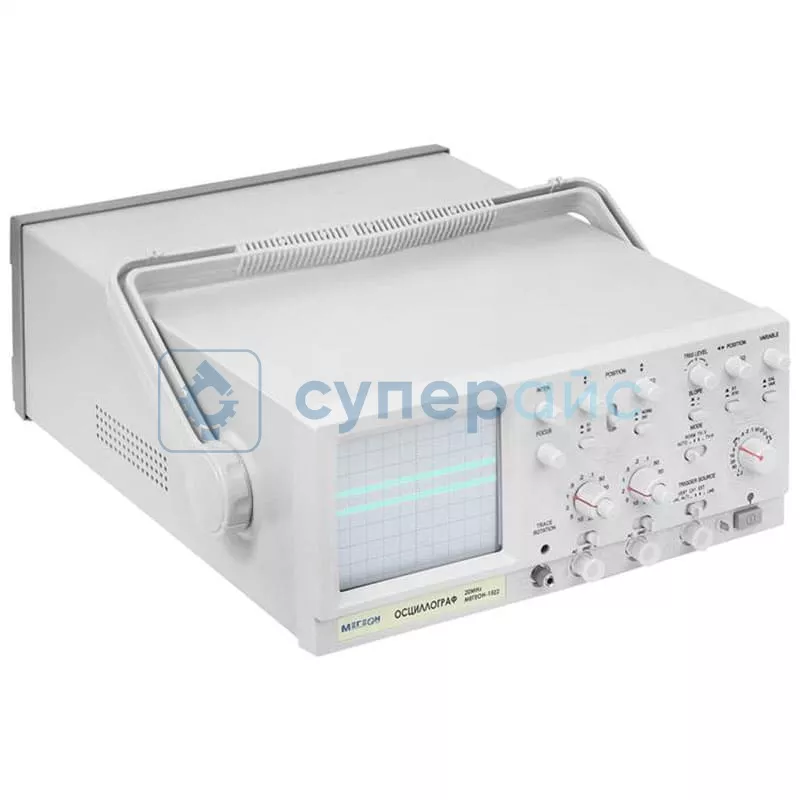

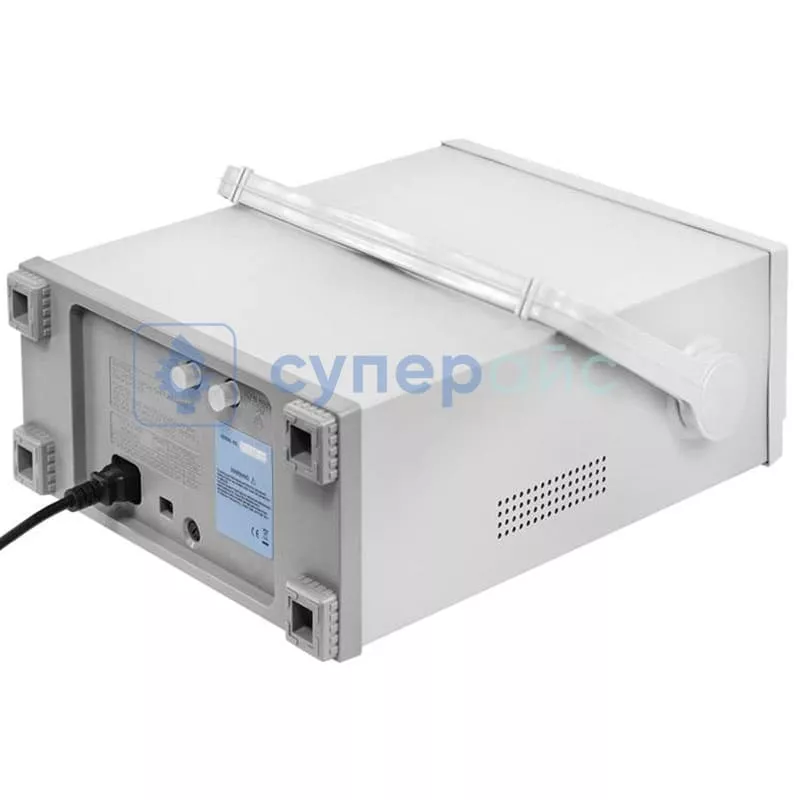

Двухканальный осциллограф МЕГЕОН 15022

info@fgoskomplekt.ru
Россия, Республика Хакасия, Абакан, Хлебная улица, 30
График работы: ПН-ПТ: 9:00–18:00.

Все заказы отправленный в нерабочее время, обрабатываются в первый рабочий день.

Главная Каталог 0 Корзина 0 Избранные Кабинет 0 Сравнение Акции Контакты Услуги Бренды Отзывы Компания Лицензии Документы Реквизиты Регион Поиск Блог Обзоры

Количество каналов	2
Полоса пропускания	20 МГц (при включении усиления х5 в 1 канале 0 - 10 МГц) вход АС : ограничивает частоту от 10 Гц
Чувствительность	5 мВ / дел - 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мВ/дел)
Погрешность	±3 %, (± 5 % для канала 1 при усилении х5)
Плавная регулировка	перекрытие не менее чем в 2,5 раза
Время нарастания	5 мВ - 5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек)
Входное сопротивление и емкость	1 МОм ± 2 % С = 2 5пФ ± 5 пФ, 10:1 10 MОм ± 5 %, 16 пФ ± 2 пФ
Режимы работы	СН1: только канал 1 СН2: только канал 2 DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор ADD: алгебраическое сложение каналов 1 и 2 ИНВЕРТИРОВАНИЕ - только в канале 2
Частота работы коммутатора повторения	приблизительно 250 кГц
Входы усилителя	АС: закрытый вход DC: открытый вход GND: вход усилителя отключается от источника сигнала и заземляется
Макс, входное напряжение	400 В (DC + АС пик), АС: частотой не более 1 кГц
СН1 выход	приблизительно 20 мВ при 50 Ом
ЭЛТ с высокой яркостью и четким изображением даже при высоких скоростях развертки	есть
Возможность подключения частотомера или другого измерительного прибора	есть
Синхронизация суммарным сигналом	есть
*Синхронизация*
Синхронизация	канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения)
Полярность	+ / -
Чувствительность	20 Гц - 2 МГц: 0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц - 20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ: 0.8 В; TV: импульсом синхронизации более чем 1 дел
Режимы работы синхронизации	нормальная; автоматическая; TV-V; TV-H
Входное сопротивление макс, входное напряжение	внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик) 401 АС: Частота не выше 1 кГц 402
*Тракт горизонтального отклонения*
Коэффициент развертки	0.2 мкс - 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y
Погрешность	± 3 % ± 5 %, при растяжке в 10 раз ± 20 %, для значений 50 нсекдел и 20 нсекдел (при использовании растяжки)
Плавная регулировка	обеспечивает перекрытие не менее чем в 2,5 раза
Множитель развертки	10 раз (максимум 20 нс/дел)
Линейность	± 3 %, х10 ± 5 % (для положений 20 нс и 50 нс/дел не нормируется)
Изменение положения при включении Х10	в пределах 2 дел. в центре экрана
*Х-Y вход*
Чувствительность	такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2)
Полоса пропускания	DС ~ 500 кГц
Измерение разности фаз X-Y	не более 3° в полосе 0 ... 50 кГц
*Z -вход*
Чувствительность	5 В (яркость свечения увеличивается при подаче отрицательного напряжения)
Ширина полосы	DC - 1 МГц
Входное сопротивление	приблизительно 10 кОм
Макс, входное напряжение	30 В (DC + АС пик), АС частота, не более 1 кГц
*Параметры калибратора (предназначены только для калибровки делителей 1:10)*
Форма сигнала	меандр положительной полярности
Частота	1 кГц ± 5 %
Амплитуда	0,5 В ± 5 %
Выходное сопротивление	приблизительно 1 кОм
*ЭЛТ*
Тип	6-дюймовый прямоугольная с внутренней шкалой
Фосфор	Р31
Напряжение ускорения анода	приблизительно 2 кВ
Рабочая часть экрана	8x10 дел (1 дел = 10 мм)
Шкала	внутренняя
Поворот луча	обеспечивается
*Общие характеристики*
Источник питания	230 В, 50 - 60 Гц с содержанием гармоник до 5%
Потребляемая мощность	45 Вт
Условия эксплуатации	температура: 0 - 35 °С; относительная влажность: не более 85 %
Условия хранения и транспортировки	температура: -20 - 60 °С влажность: не более 85 % без выпадения конденсата
Время непрерывной работы	8 ч
Габариты	350 х 140 х 430 мм
Вес	7,8 кг

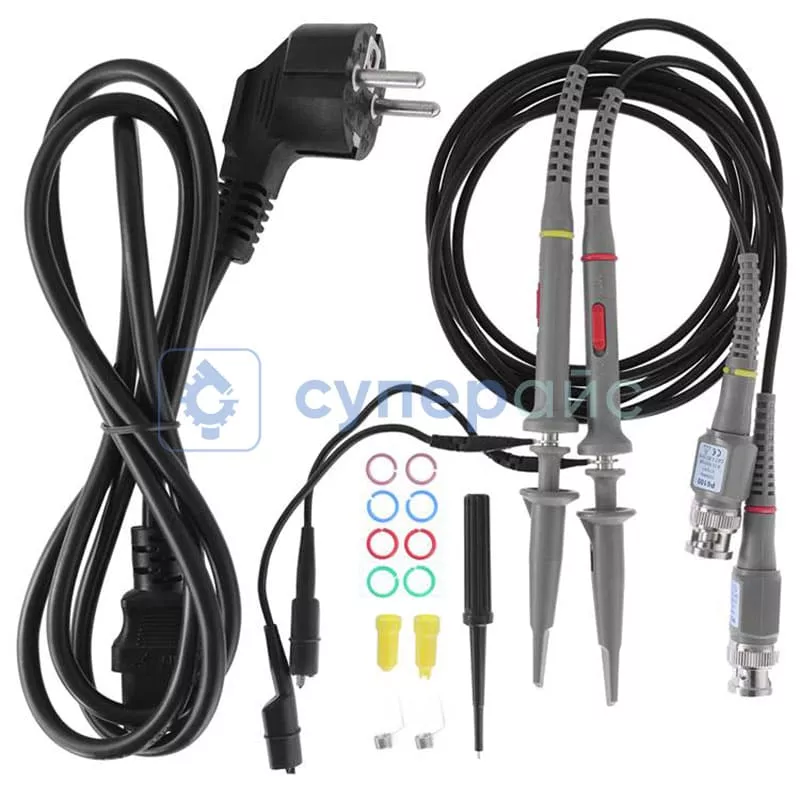

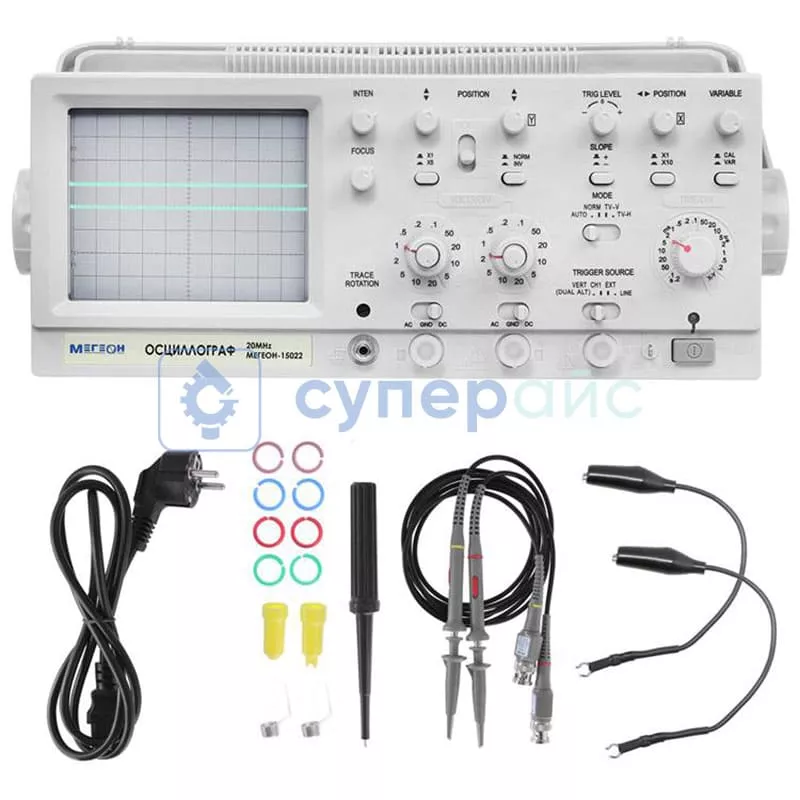

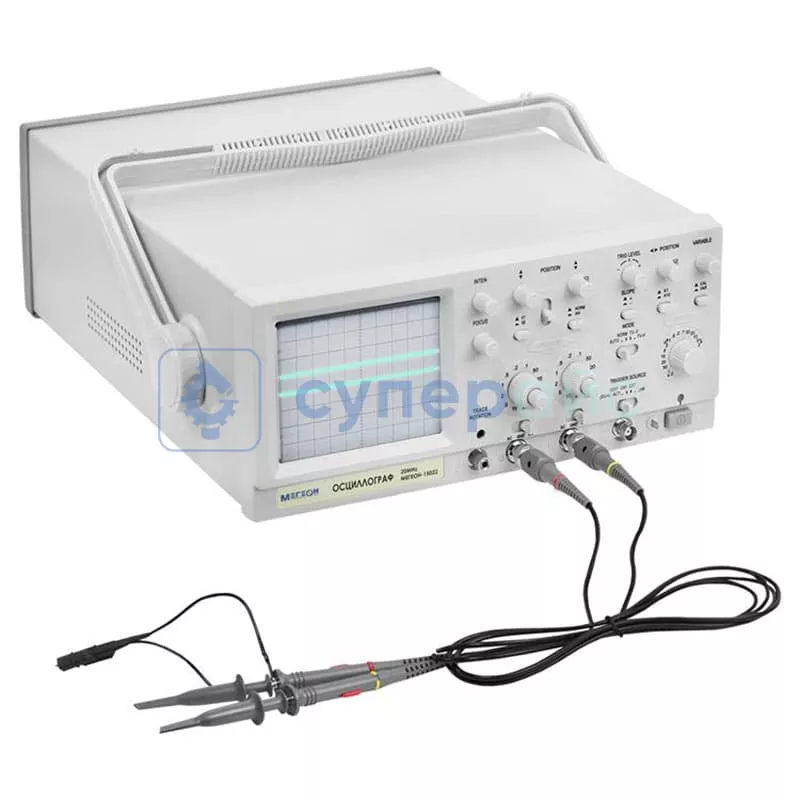

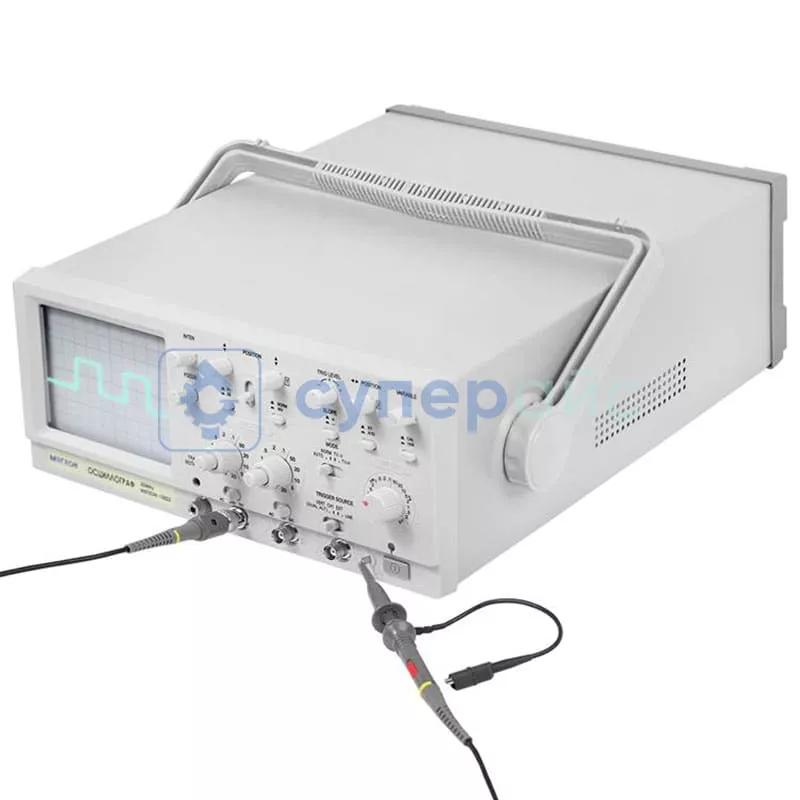

*Комплектация*	осциллограф МЕГЕОН 15022 - 1 шт
	кабель питания – 1 шт; пробник-делитель (1:1/1:10) – 2 шт; руководство по эксплуатации – 1 шт
