Цифровой USB осциллограф Hantek iDSO1070A с поддержкой WiFi (2 канала, 70 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek iDSO1070A
| Характеристики USB осциллографа | |||
| Полоса пропускания | до 70 МГц | ||
| Количество каналов | 2 | ||
| Максимальная частота дискретизации в реальном времени | в одноканальном режиме 250 МВыб / с в двухканальном режиме 125 МВыб / с | ||
| Входные характеристики | |||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм, ≤ 25 пФ | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | ||
| Максимальное входное напряжение | 35 В | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 5 нс / дел - 500 с / дел | ||
| Погрешность временной базы | ± 50 ppm | ||
| Интерполяция формы волны | линейная, sin (х) / х, шаг | ||

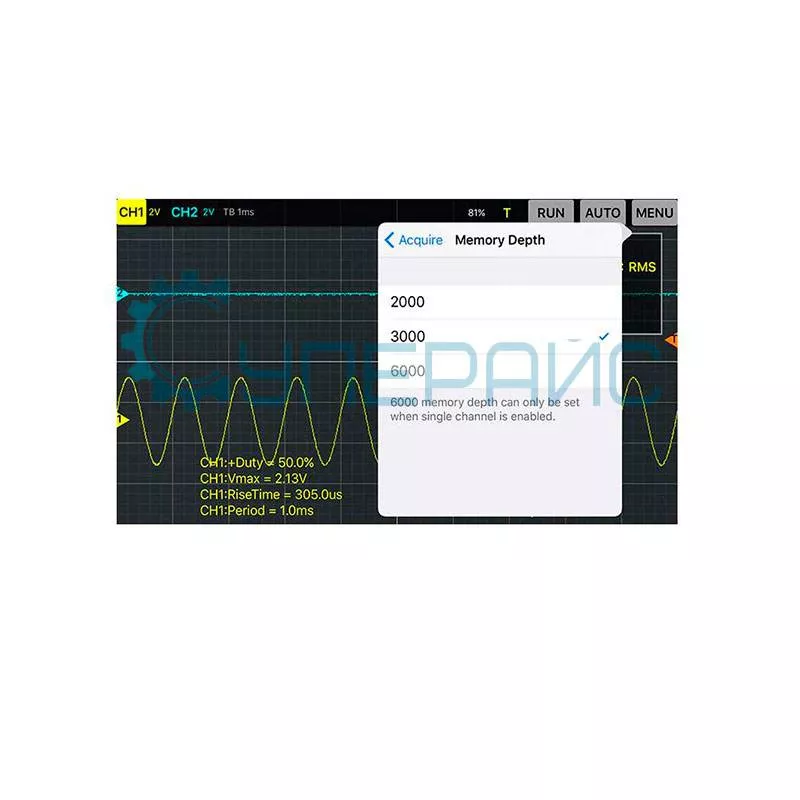

| Размер буффера | 6 К | ||
| Вертикальная система | |||
| Вертикальное разрешение | 8 бит | ||
| Диапазон вертикального смещения | Х1 10 мВ ~ 5 В / дел Х10 100 мВ ~ 50 В / дел Х100 1 В ~ 500 В / дел Х1000 10 кВ ~ 5 В / дел | ||
| Диапазон смещения | ± 4 дел | ||
| Ограниченная полоса пропускания | 20 МГц | ||
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) | ||
| Время нарастания фронта импульса | ≤ 5 нс | ||
| Точность усиления постоянного тока | ± 3 % | ||
| Математические функции | сложение, вычитание, умножение, деление, БПФ | ||
| Вертикальная развёртка | 10 мВ / дел - 5 В / дел | ||
| Точность усиления постоянного тока | < ± 2% (1 МОм) | ||
| Система синхронизации | |||
| Режимы триггера | автоматический, нормальный, однократный | ||
| Тип триггера | по нарастающему фронту по спадающему фронту | ||
| Точность триггера | ± 4 дел | ||
| Диапазон срабатывания триггера | ± 4 В | ||
| Чувствительность триггера | 0,02 дел | ||
| Источник триггера | CH 1, CH 2, EXT (внешний) | ||
| Система измерения | |||
| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия, вертикальная линия | ||

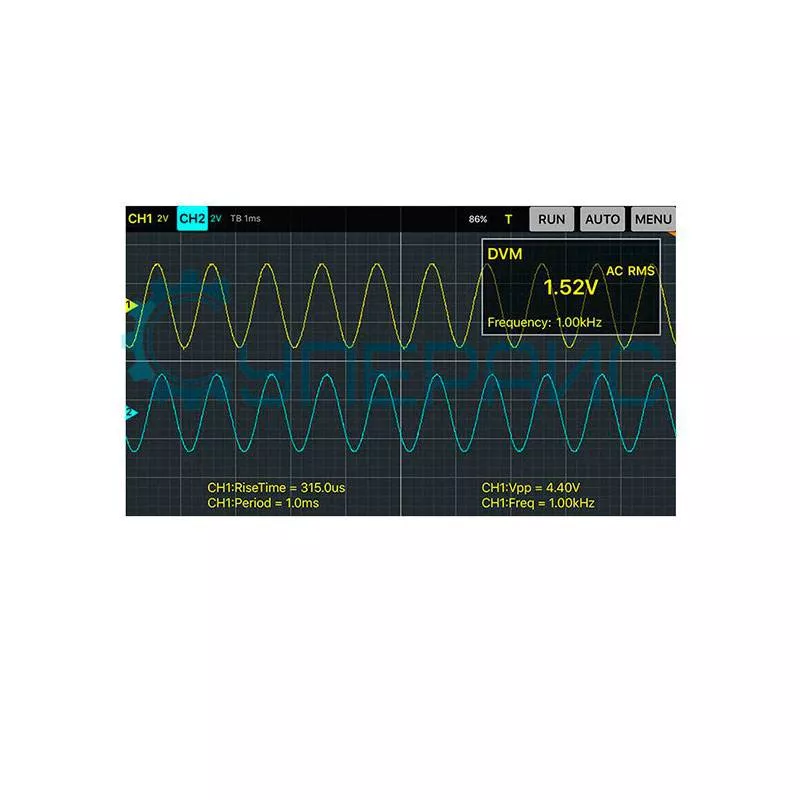

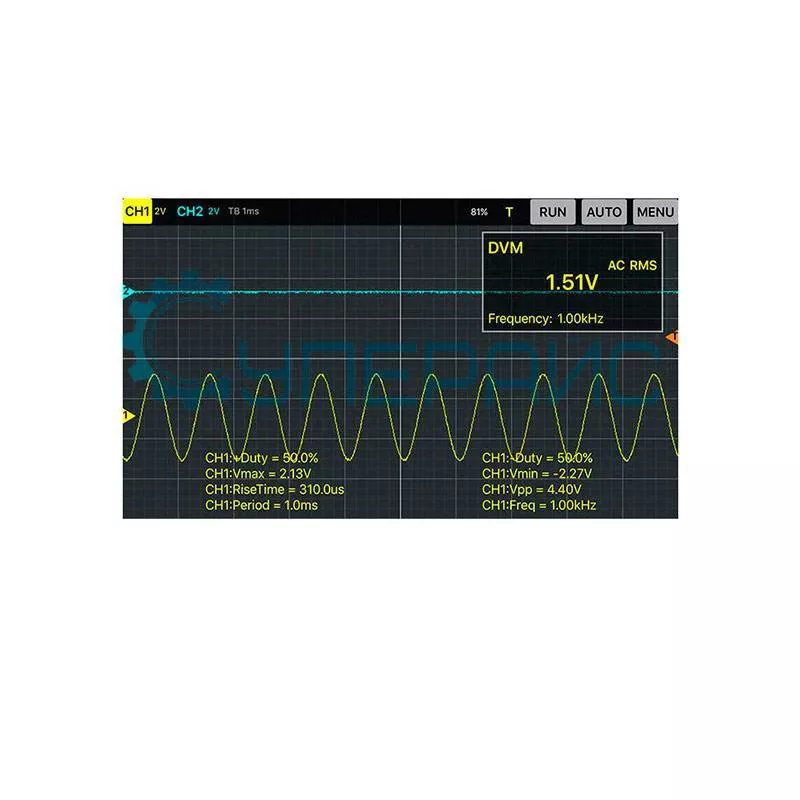

| Автоматические измерения | максимум, минимум, от пика до пика верхнее значение, нижнее значение промежуточное значение, эффективное значение амплитуда,среднее значение, среднее за период предварительная съемка выброс, период, частота время нарастания, время спада положительный / отрицательный коэффициент заполнения положительная / отрицательная ширина импульса | ||
| Общие характеристики | |||
| Интерфейс передачи данных | USB, Wi-Fi | ||
| Время работы встроенного аккумулятора | до 4 часов | ||
| Программные возможности | данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению возможность подключения к iPad и iPhone одновременно, изменения будут отображаться на двух устройствах одновременно | ||
| Поддержка программного обеспечения | IOS, Android (частично), Win10, Win8, Win7, VISTA | ||
| Температура хранения | в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ | ||
| Габариты | 190 мм х 100 мм х 35 мм | ||
| Вес | 700 г | ||
| Комплектация | USB осциллограф Hantek iDSO1070A - 1 шт | ||
| | пассивный пробник Probe (1.5m), 1:1, (10:1) - 2 шт блок питания - 1 шт USB шнур - 1 шт отвертка для настройки компенсации сигнала с маркировочными кольцами - 2 комплект инструкция по эксплуатации - 1 шт | ||
Правильно выставляйте аттенюатор на щупе при проведении измерения напряжения! Если измеряемое напряжение будет слишком большим, оно может вывести прибор из строя, а также навредить вам и вашему компьютеру. Не измеряйте напряжение более 35В в режиме щупа 1Х!

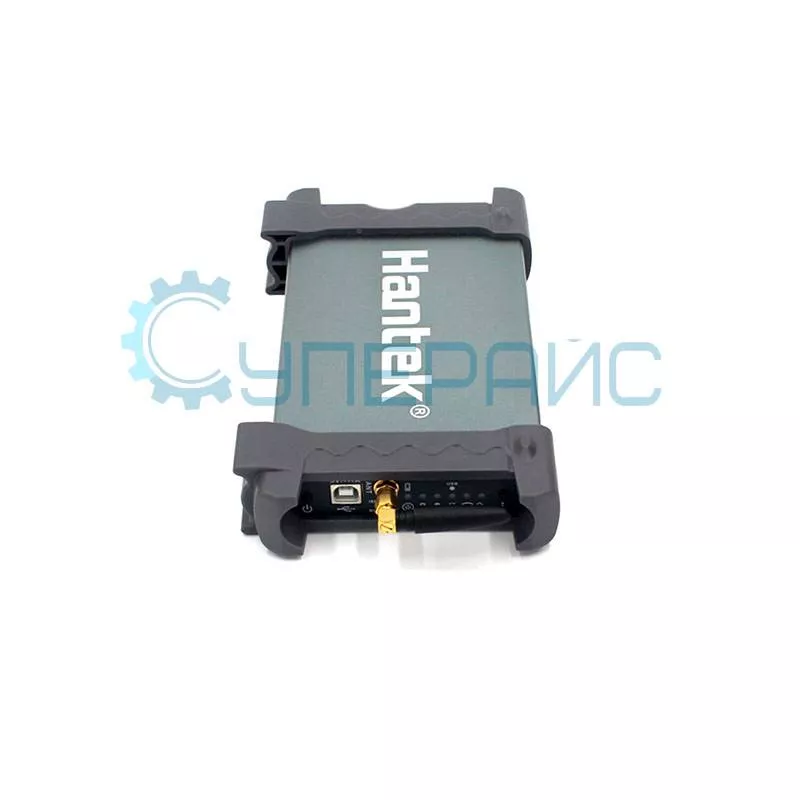

Hantek iDSO1070A – беспроводной осциллограф для проверки планшетных компьютеров

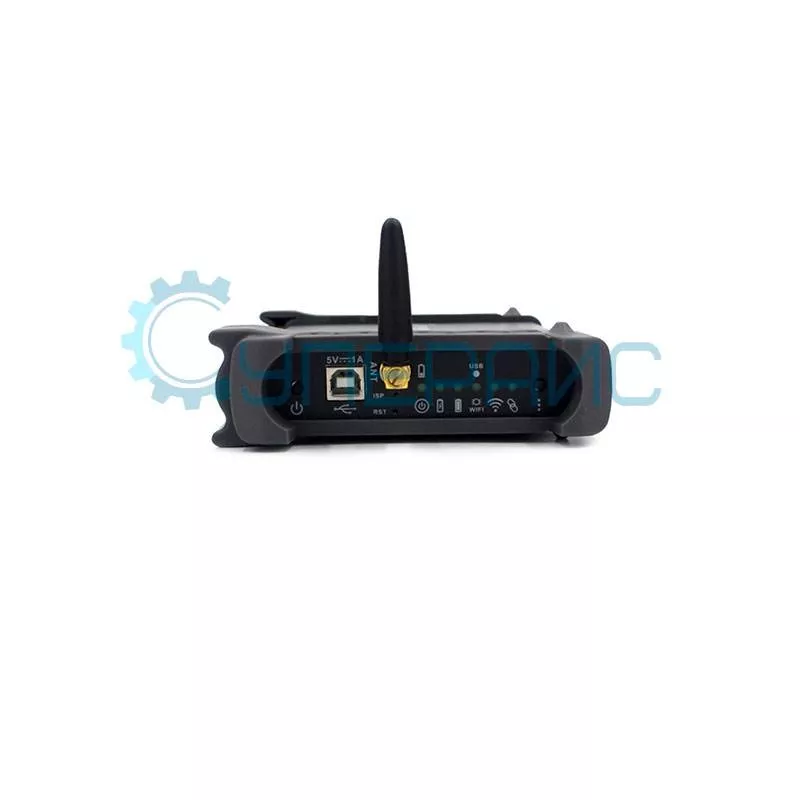

Портативный USB осциллограф iDSO1070A еще один представитель серии Hantek. Только для него свойственна такая особенность как поддержка Wi-Fi. Работа по Wi-Fi возможна через точку доступа или подключение осциллографа может производиться через USB порт.
Профессионалы любят использовать подобный прибор для проверки айфонов. И правда, двухканальный iDSO идеально подходит для проверки и поиска неисправностей планшетных компьютеров и телефонов. Он может быть присоединен и к iPad, и к iPhone одновременно. Изменения в рабочих процессах одного устройства отображаются на экране другого или на мониторе персонального компьютера.
Wi-Fi-осциллограф Hantek iDSO1070A поддерживает операционные системы: IOS, Android, Windows10,Win8, Win7. Изображения и полученные данные сохраняются в форматах EXCEL, BMP, JPG.

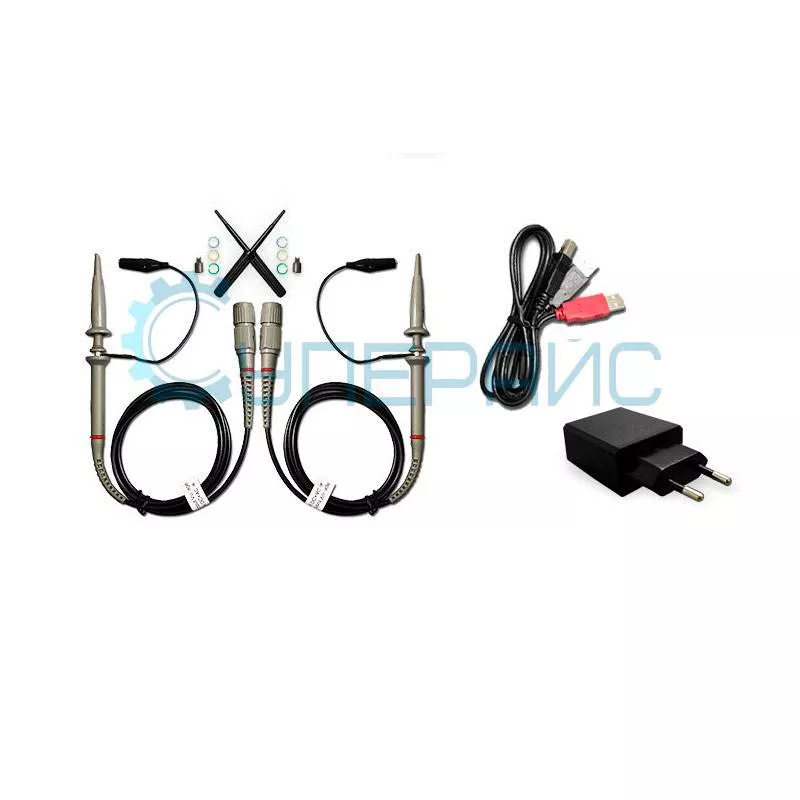

Что входит в комплект поставки iDSO1070A
Портативный беспроводной осциллограф Hantek iDSO1070A комплектуется:
- двумя пассивными пробниками Probe (1.5m). 1:1 (10:1)
- электрическим блоком питания от сети 220 В
- USB шнур
- пластиковой отверткой для регулировки компенсации сигнала в наборе с маркировочными цветными кольцами
- мануалом по работе с прибором
Особенности работы портативного осциллографа iDSO1070A
Прибор предназначен найти неисправности в аналоговых цепях. Взамен встроенного экрана используется планшетный компьютер iOS Android или Windows персонального компьютера. Поскольку фактическим соединением между приставкой и компьютером можно не пользоваться, а работать по беспроводной связи, прибор может считаться безопасным и защищенным устройством от внешних воздействий повышенным напряжением или нагрузкой.
Питание происходит за счет литий-ионной батареи, заряда которой хватает на 4 часа.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
