Цифровой USB осциллограф Hantek DSO-6022BL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6022BL
| Характеристики USB осциллографа | |||
| Полоса пропускания | 20 МГц | ||
| Количество каналов | 2 | ||
| Максимальная частота дискретизации в реальном времени | в одноканальном режиме 48 МВыб / с в двухканальном режиме 24 МВыб / с | ||
| Входные характеристики | |||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм, 25 пФ | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | ||
| Максимальное входное напряжение | 35 В | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 1 нс / дел - 5000 с / дел | ||
| Размер буфера | 1 М | ||
| Вертикальная система | |||
| Вертикальное разрешение | 8 бит | ||
| Диапазон вертикального смещения | 20 мВ ~ 5 В / дел 200 мВ ~ 50 В / дел 2 В ~ 500 В / дел 20 В ~ 5 кВ / дел | ||
| Диапазон смещения | ± 4 дел | ||
| Ограниченная полоса пропускания | 20 МГц | ||
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) | ||
| Точность усиления постоянного тока | ± 3 % | ||
| Математические функции | сложение, вычитание, умножение, деление | ||
| Вертикальная развёртка | 20 мВ / дел - 5 В / дел | ||
| Система синхронизации | |||
| Режимы триггера | автоматический, нормальный, однократный | ||
| Тип триггера | по нарастающему фронту по спадающему фронту | ||
| Точность триггера | ± 4 дел | ||
| Чувствительность триггера | 0,02 дел | ||
| Источник триггера | CH1, CH2 | ||
| Система измерения | |||
| Автоматические измерения | положительный выброс, отрицательный выброс, среднее значение цикла, среднеквадратичное значение цикла, период, частота, положительная ширина импульса, отрицательная ширина импульса, время нарастания (10% ~ 90%), время спада (10% ~ 90%), положительный коэффициент заполнения, отрицательный рабочий цикл | ||
| Логический анализатор | |||
| Количество каналов | 16 | ||
| Пропускная способность | 10 МГц | ||
| Max импеданс | 1 МОм, 7.5 пФ | ||
| Max напряжение | 0 В - 5.5 В | ||
| Совместимый вход | TTL, LVTTL, CMOS | ||
| Глубина памяти | 1 М / CH | ||
| Общие характеристики | |||
| Интерфейс передачи данных | USB 2.0 | ||
| Источник питания | не требуется внешнего источника питания, питается от USB | ||

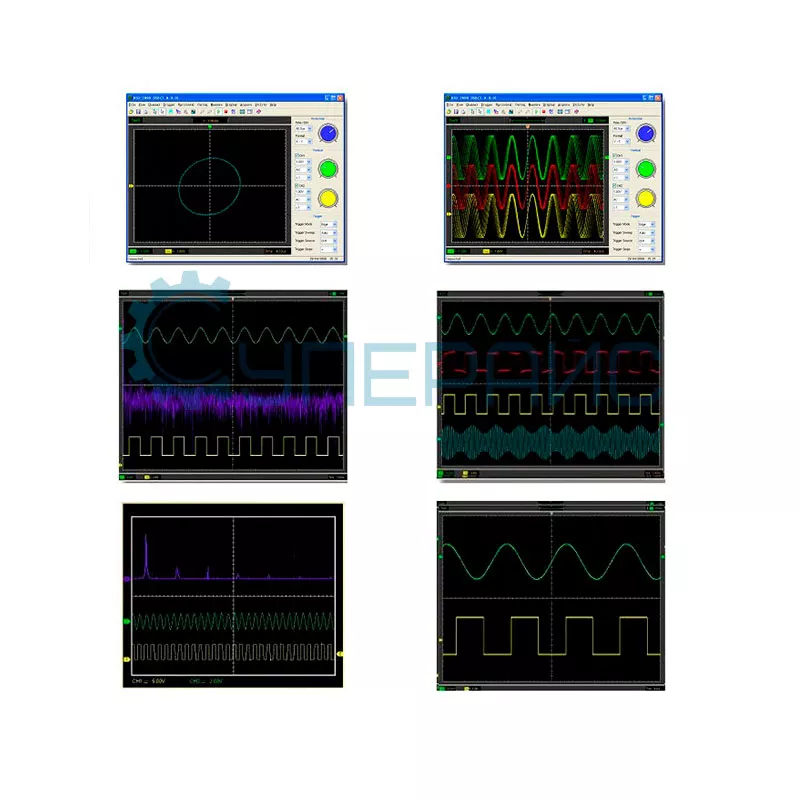

| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно | ||
| Габариты | 200 мм х 100 мм х 35 мм | ||
| Вес нетто | 300 г | ||
| Комплектация | USB осциллограф Hantek DSO-6022BL - 1 шт | ||
| | USB кабель - 1 шт щупы для осциллографа - 2 шт набор зажимов для перемычек - 10 шт соединительный кабель - 2 шт | ||

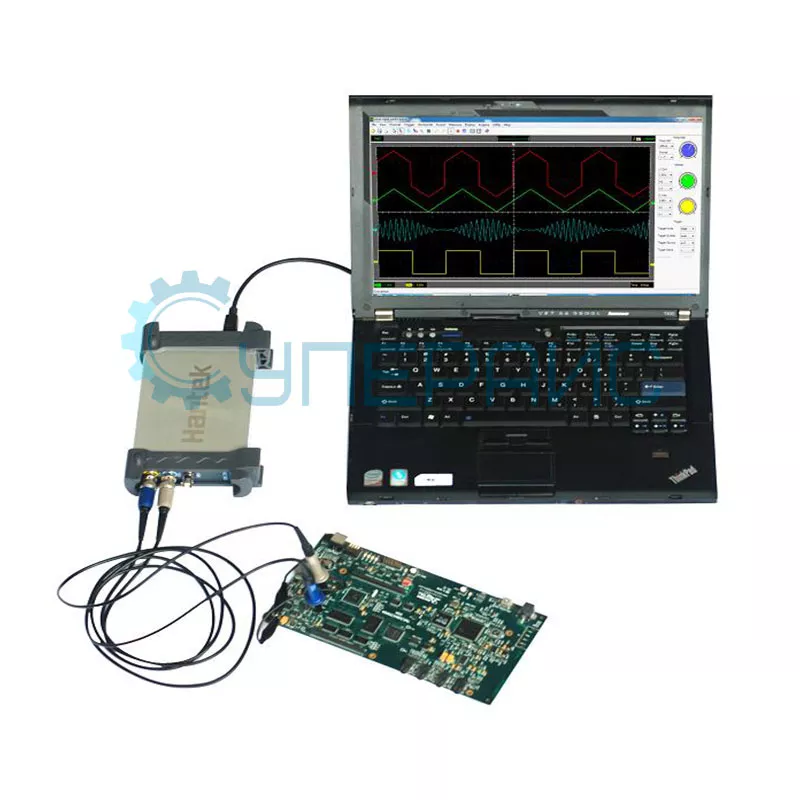

Осциллограф-приставка Hantek DSO-6022BL
Измерительный прибор фирмы Hantek для измерения, просмотра и записи амплитудных значений электрического сигнала из серии DSO (цифровые запоминающие осциллографы) модель 6022BL.

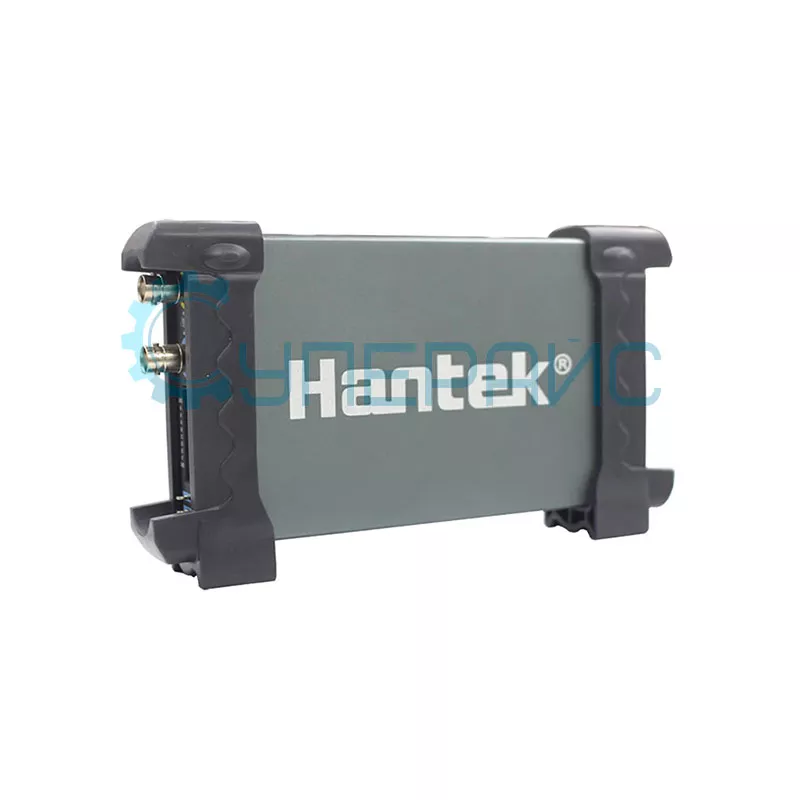

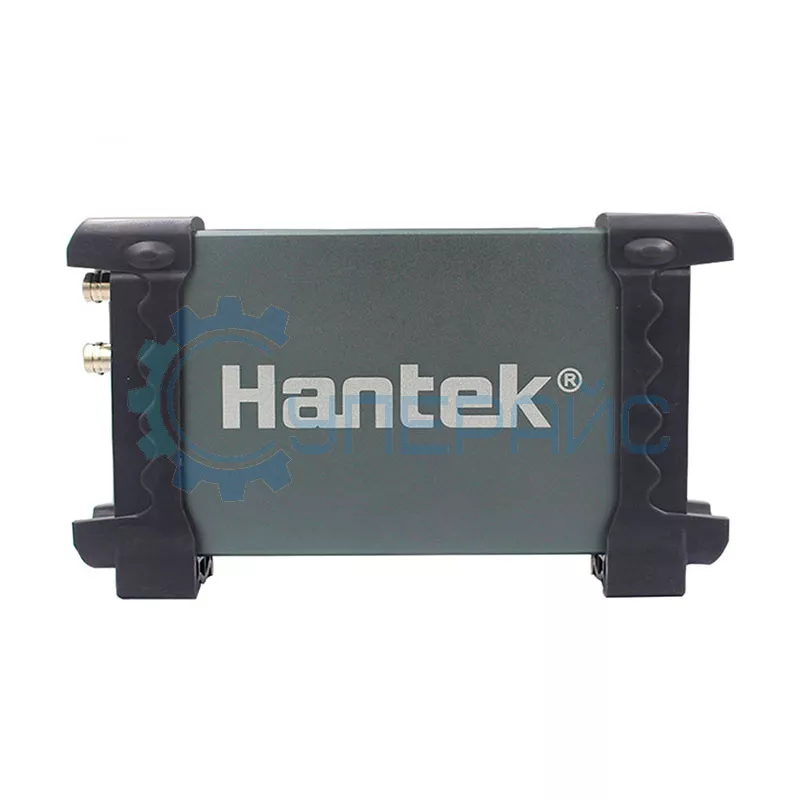

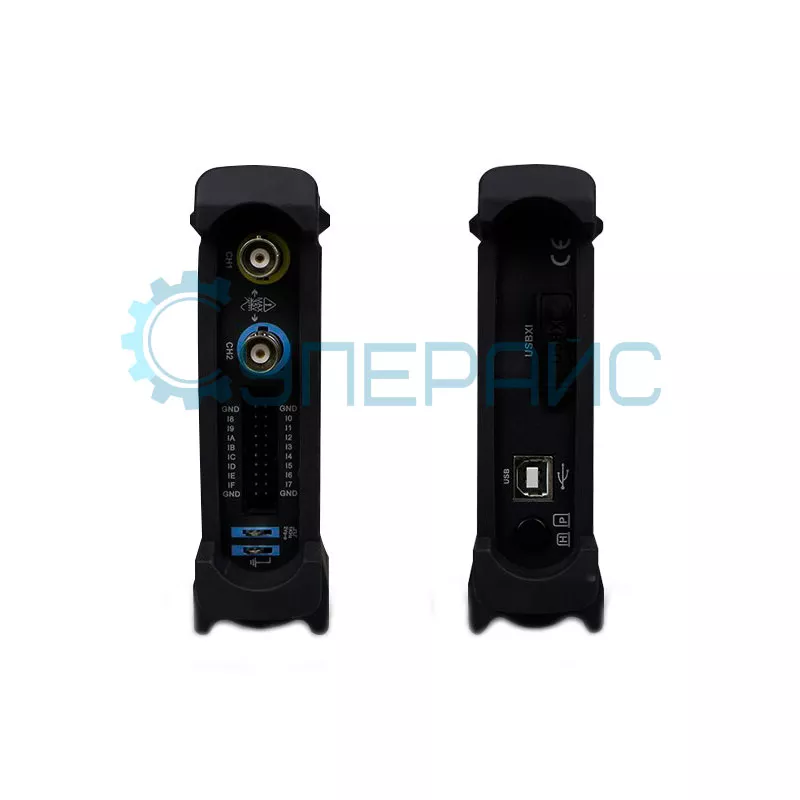

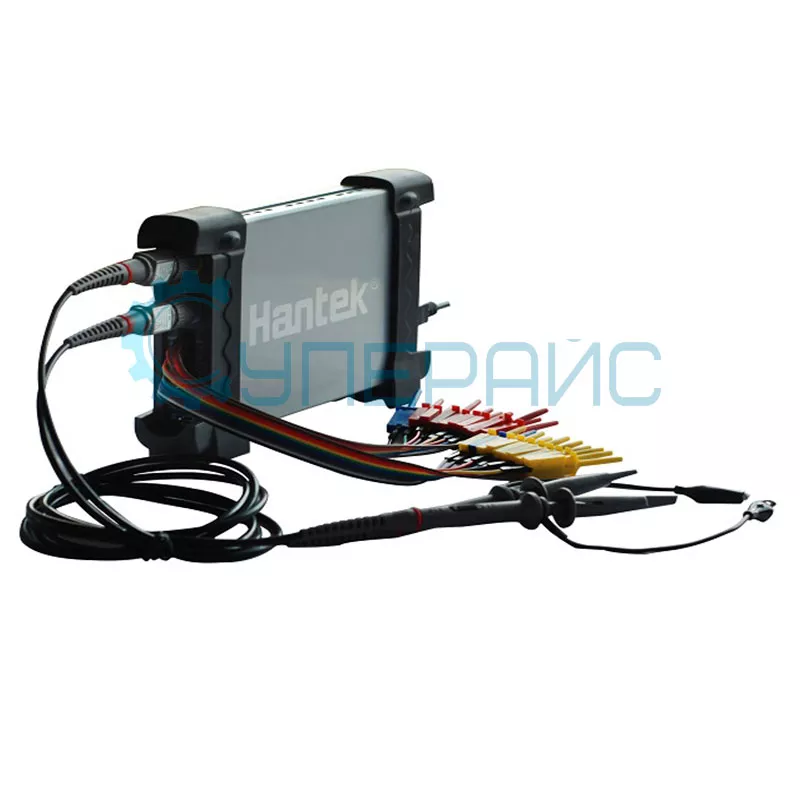

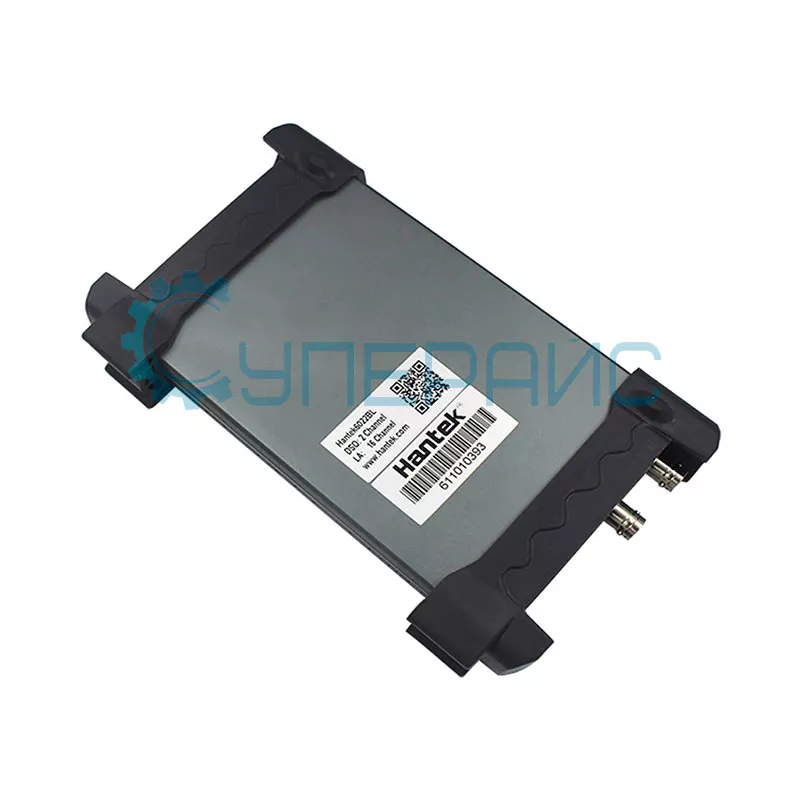

Корпус осциллографа сделан из алюминия с накладками из пластика с фирменной надпись «HANTEK». На боковой панели располагаются два BNC входа для измерительных щупов, разъём для логического анализатора и калибровки. С противоположной стороны находится вход USB.
Осциллограф с двумя аналоговыми каналами и полосой пропускания до 20 мегагерц с частотой дискретизации до 48 МВыб/с в 1-канальном режиме и 24 МВыб/с в 2-канальном.

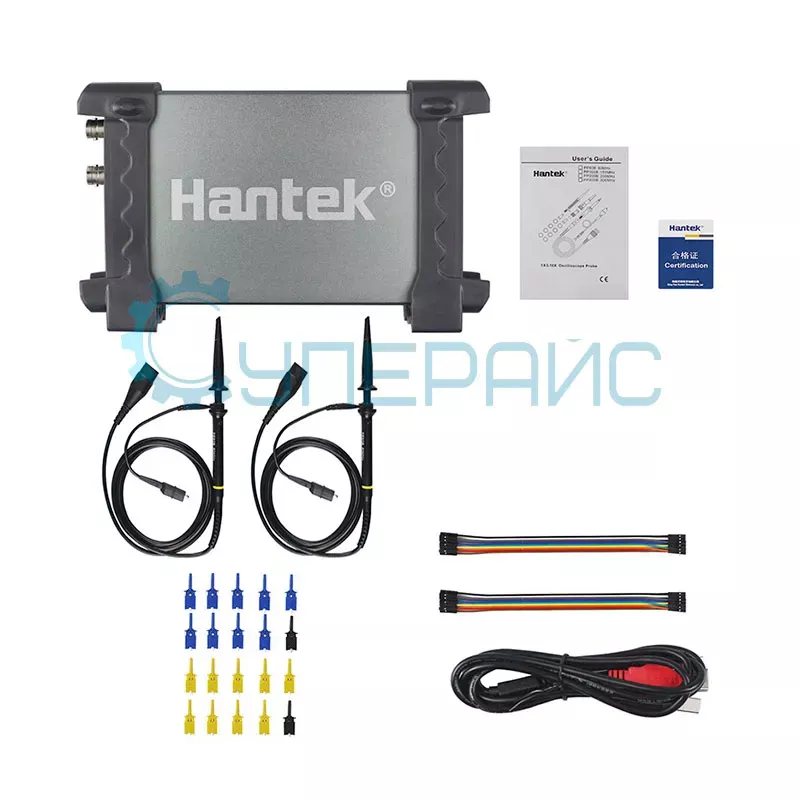

6022BL обладает логическим анализатором с шестнадцатью цифровыми каналами и максимальной пропускной способностью 10 МГц. В комплект с осциллографом входит руководство по эксплуатации, USB кабель (для подключения к ПК), измерительные щупы, соединительные кабели и 10 зажимов для перемычек.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
