Цифровой осциллограф Hantek DSO5072P (2 канала, 70 МГц)
0
39 075 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO5072P
| Характеристики настольного осциллографа | |||
| Серия | DSO5000P | ||
| Полоса пропускания | до 70 МГц | ||
| Количество каналов | 2 | ||
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме | ||
| Входные параметры | |||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | ||
| Максимальное входное напряжение | ± 300 В, САТ I, САТ II ± 150 В, САТ III | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 4 нс / дел - 40 с / дел | ||
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) | ||
| Интерполяция формы волны | sin (х) / х | ||
| Размер буффера | 40 Кб | ||
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 | ||
| Вертикальная система | |||
| Вертикальное разрешение | 8 бит | ||
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел | ||
| Время нарастания | 5 нс | ||
| Диапазон вертикального смещения | 2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| БПФ | количество точек в анализе: 1024 окна: Хенинга, Хаминга, Блекмена, алгоритм прямоугольников | ||
| Ограниченная полоса пропускания | 20 МГц | ||
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) | ||
| Точность постоянного тока | ± 4%: 5 мВ / дел - 2 мВ / дел ± 3%: 5 В / дел - 10 мВ / дел | ||
| Система синхронизации | |||
| Типа триггера | по фронту, длительности импульса, видео (NTSC,PAL,SECAM), альтернативный | ||
| Режимы триггера | автоматический, нормальный | ||
| Источник триггера | CH1, CH2, EXT, EXT / 5, AC Line | ||
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление | ||
| Чувствительность триггера по фронту | DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 1,5 дел от 10 МГц до 100 МГц | ||
| DC (EXT): 200 мВ от постоянного тока до 100 МГц | |||
| DC (EXT / 5): 1 В от постоянного тока до 100 МГц | |||
| AC: затухание сигналов ниже 10 Гц | |||
| отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц | |||
| отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |||
| Диапазон уровня триггера | CH1, CH2: ± 8 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В | ||
| Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс | CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) | ||
| Диапазон удержания триггера | 100 нс ~ 10 с | ||
| Запуск по видео сигналу | |||
| Тип видео триггера | CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В | ||
| Формат сигнала и частота поля | поддержка NTSC, PAL и SECAM для любого поля или любой линии | ||
| Диапазон удержания триггера | 100 нс ~ 10 с | ||
| Запуск по длительности импульса | |||
| Режим запуска | положительная полярность импульса >, <, =, ≠ | ||
| отрицательная полярность импульса >, <, =, ≠ | |||
| Точка запуска триггера | равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса | ||
| Диапазон удержания триггера | 20 нс ~ 10 с | ||
| Запуск по истечении времени | |||
| Режим запуска | запуск по возрастающему / ниспадающему фронту | ||
| Диапазон удержания триггера | 20 нс ~ 10 с | ||
| Запуск по наклону | |||
| Режим запуска | положительный наклон >, <, =, ≠ | ||
| отрицательный наклон >, <, =, ≠ | |||
| Точка запуска триггера | равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон | ||
| Диапазон удержания триггера | 20 нс ~ 10 с | ||
| Альтернативный триггер | |||
| CH1 | внутренний триггер: фронт, ширина импульса, видео, наклон | ||
| CH2 | внутренний триггер: фронт, ширина импульса, видео, наклон | ||
| Запуск по частоте | |||
| Разрешение считывания | 6 цифр | ||
| Точность | ± 30 ppm (включая все ошибки задания частоты и погрешность вычисления ± 1) | ||
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания | ||
| Система измерения | |||
| Измерение курсора | разность напряжений между курсорами ΔV разница во времени между курсорами ΔT ΔT, в герцах (1 / △ Т) | ||
| Автоматическое измерение | частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина | ||
| Общие характеристики | |||
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD | ||
| Глубина цвета | 64 тыс. цветов | ||
| Контраст | регулируемый (16 уровней) | ||
| Питание | 120-240 В, 45-66 Гц, < 30 Вт | ||
| Рабочая температура | от 0 °С до 50 °С | ||
| Рабочая влажность | до 90% RH | ||
| Рабочая высота | рабочая до 3000 м | ||
| хранения до 15000 м | |||
| Интерфейс передачи данных | USB Host, USB Device | ||
| Температура хранения | в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ | ||
| Габариты | 385 мм х 200 мм х 245 мм | ||
| Вес | 2,1 кг | ||

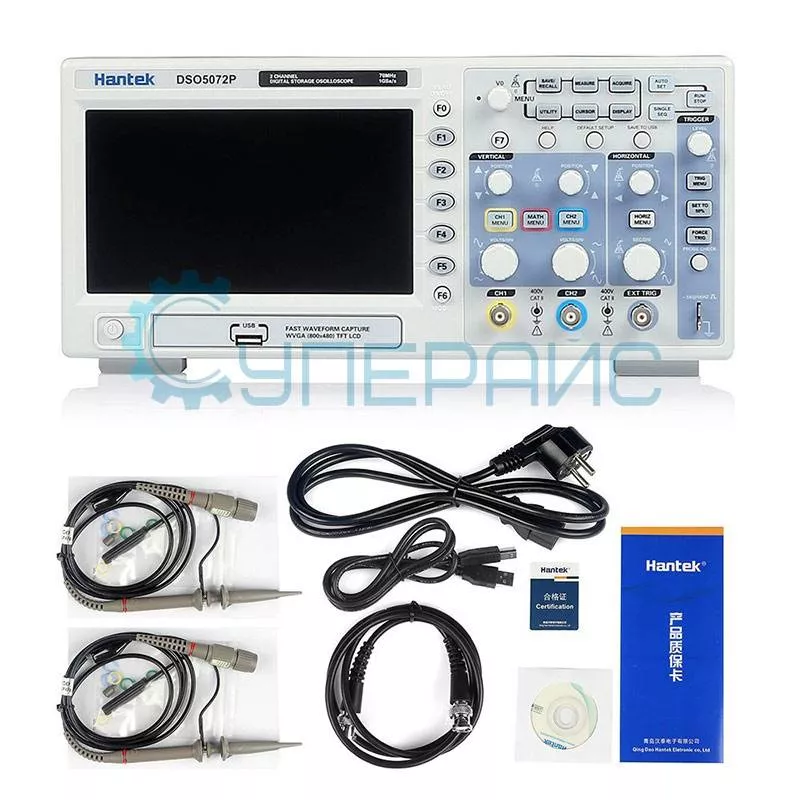

| Комплектация | цифровой осциллограф HANTEK DSO5072P - 1 шт | ||
| | пассивный пробник для осциллографа - 2 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт | ||

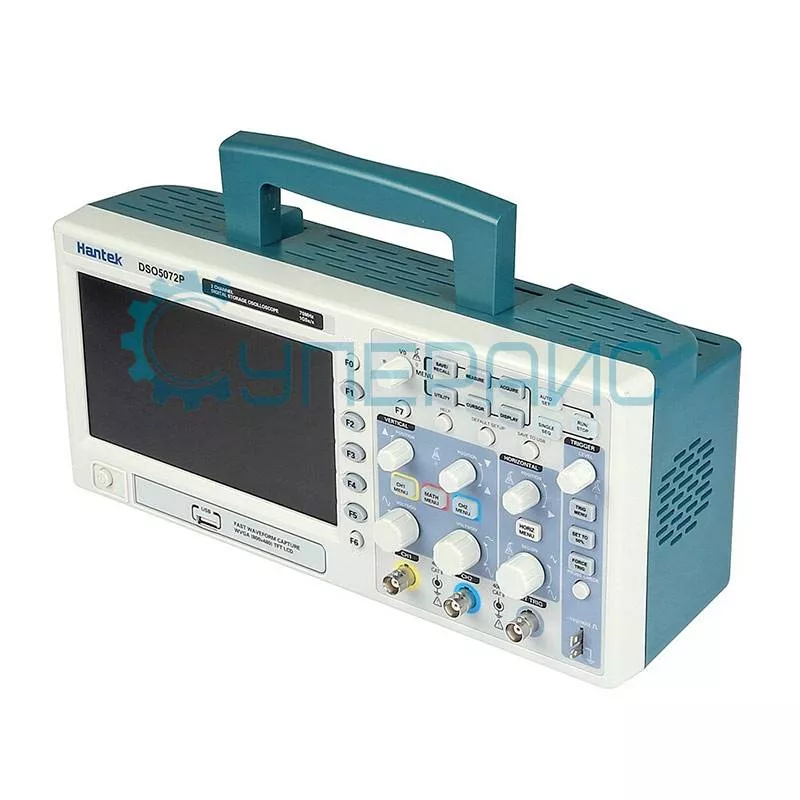

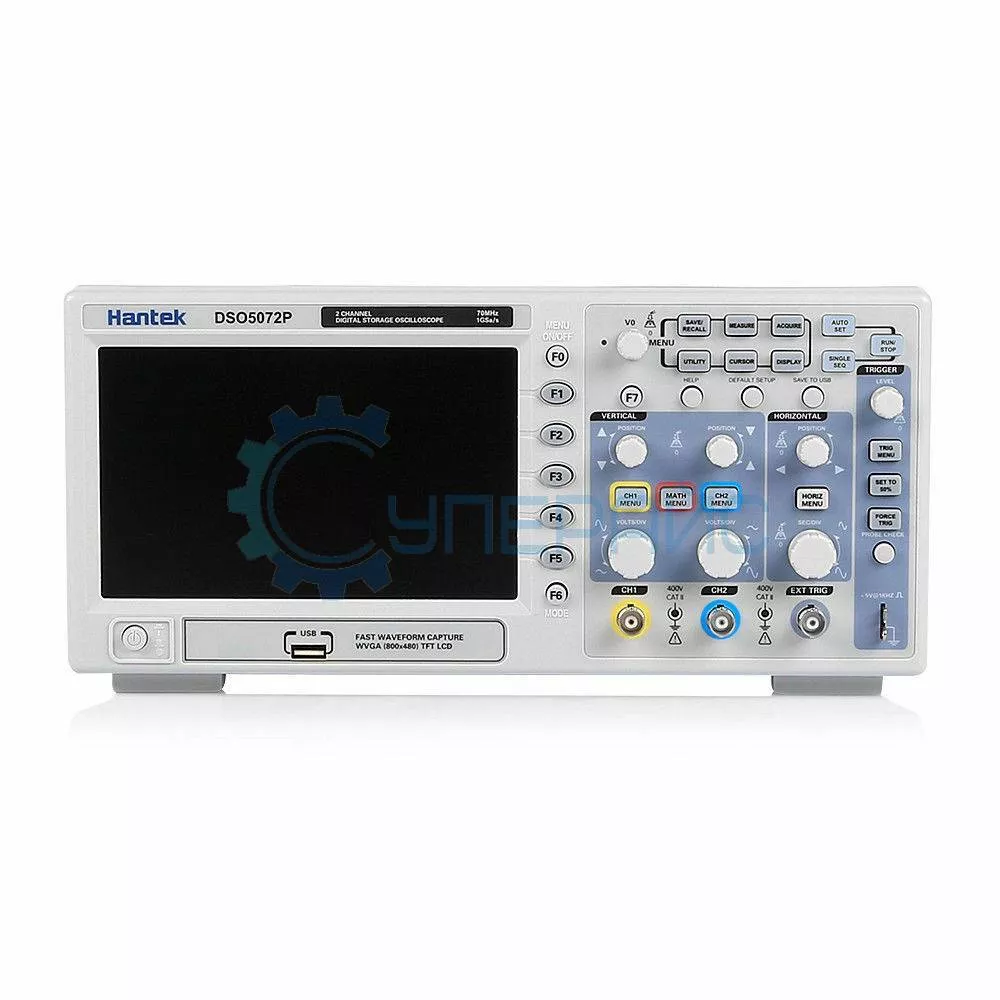

Настольный осциллограф Hantek DSO5072P
Цифровой осциллограф Hantek DSO5072P - это прибор для анализа и измерения электрических сигналов. Два независимых канала с частотой дискретизации 1 Гвыб/с, что проводят измерения с высокой точностью.
Осциллограф Hantek DSO5072P имеет частоту в 70 МГц, глубину памяти 40 кБ, тем самым сохраняя большой объем данных. ЖК-экран с разрешением 800 x 480 пикселей, отображает сигналы ярко и четко.
Устройство имеет много полезных функций, включая автоматический поиск, отображение сигналов, автоматическую настройку измерений, сохранение и загрузка настроек. Функция автоматической калибровки, увеличивает точность измерений.

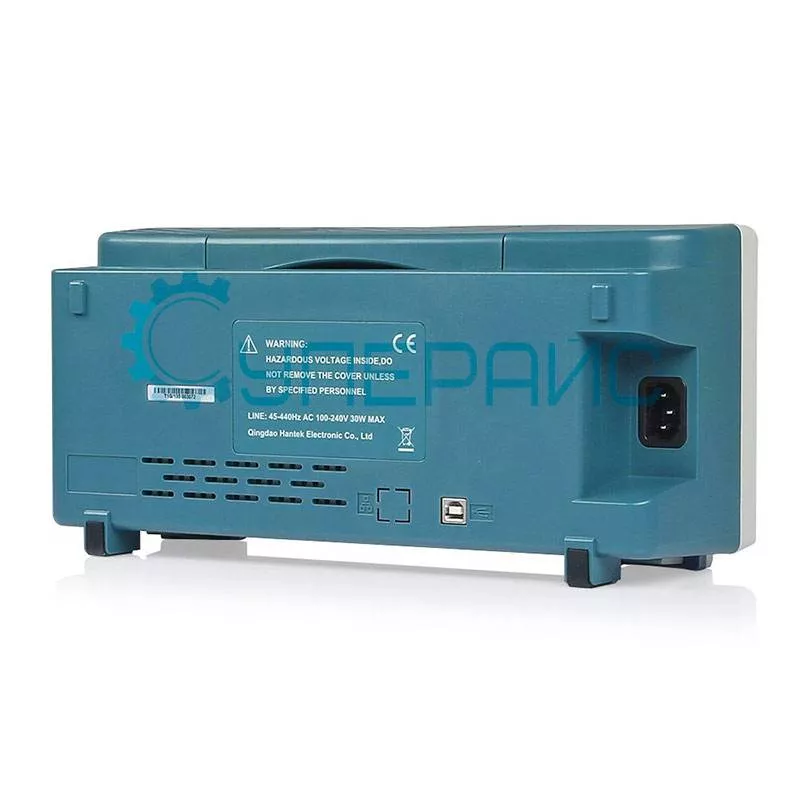

Hantek DSO5072P также имеет USB-порт для подключения к компьютеру и передачи данных, что облегчает дальнейший анализ и обработку информации. Компактный размер, легкий вес делают его удобным для переноски.
Hantek DSO5072P - это высококачественный цифровой осциллограф, который обеспечивает точные измерения и простоту в использовании. Устройство используется в широком профиле работ, включая научные, исследовательские работы, а также инженерные задачи. Богатая комплектация с ПО, USB-шнуром порадует обладателя осциллографа.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
