Цифровой осциллограф Hantek DSO-6074BD
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6074BD
| Характеристики USB осциллографа | ||||
| Полоса пропускания | 70 МГц | |||
| Количество каналов | 4 | |||
| Частота дискретизации | 1 ГВыб / с | |||
| Входные характеристики | ||||
| Развязка входа | DC, AC, GND | |||
| Входной импеданс | 1 МОм, 25 пФ | |||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |||
| Максимальное входное напряжение | 35 В | |||
| Горизонтальная система | ||||
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел 1, 2, 5 шаг | |||
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) | |||
| Глубина памяти | в одноканальном режиме - 64 К в двухканальном режиме - 34 К в четырехканальном режиме - 16 К | |||
| Вертикальная система | ||||
| Вертикальное разрешение | 8 бит | |||
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC | |||
| Ограниченная полоса пропускания | 20 МГц | |||
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) | |||
| Точность усиления постоянного тока | ± 3 % | |||
| Математические функции | сложение, вычитание, умножение, деление | |||
| Система синхронизации | ||||

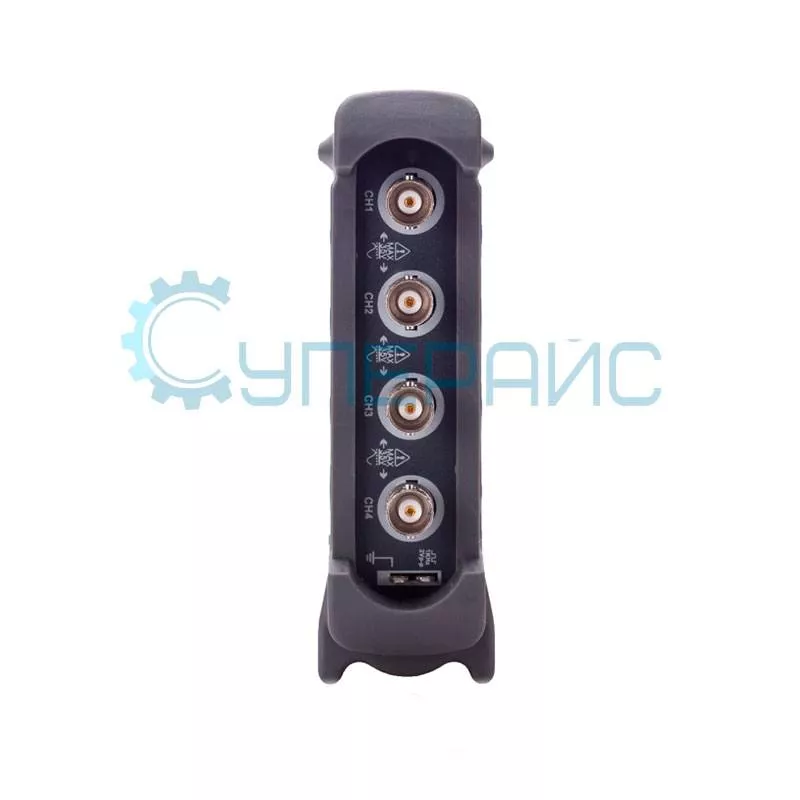

| Источник триггера | CH1, CH2, CH3, CH4 | |||
| Ввод оси X | CH1 | |||
| Ввод оси Y | CH2 | |||
| Сдвиг фазы | max 3 градуса | |||
| Система измерения | ||||
| Виды курсорных измерений | вертикальный, горизонтальный, автоматический | |||
| Автоматические измерения | Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл | |||
| Форма сигнала | +, -, х, /, FFT, инвертировать | |||
| Генератор сигналов произвольной формы | ||||
| Количество каналов | 1 (1CH) | |||
| Частота сигнала | DC-25 МГц | |||
| ЦАП | 2 кГц - 200 МГц регулируемый | |||
| Амплитуда выхода | ± 3.5 В max | |||
| Разрешение по частоте | ± 0.1 В max | |||
| Глубина памяти | 2К точек | |||
| Вертикальное разрешение | 12 бит | |||
| Выходной импеданс | 50 Ом | |||
| Выходной ток | 50 мА | |||
| Система BW | 25 М | |||
| Гармонические искажения | - 50 дБн (1 кГц), - 40 дБн (10 кГц) | |||
| Общие характеристики | ||||

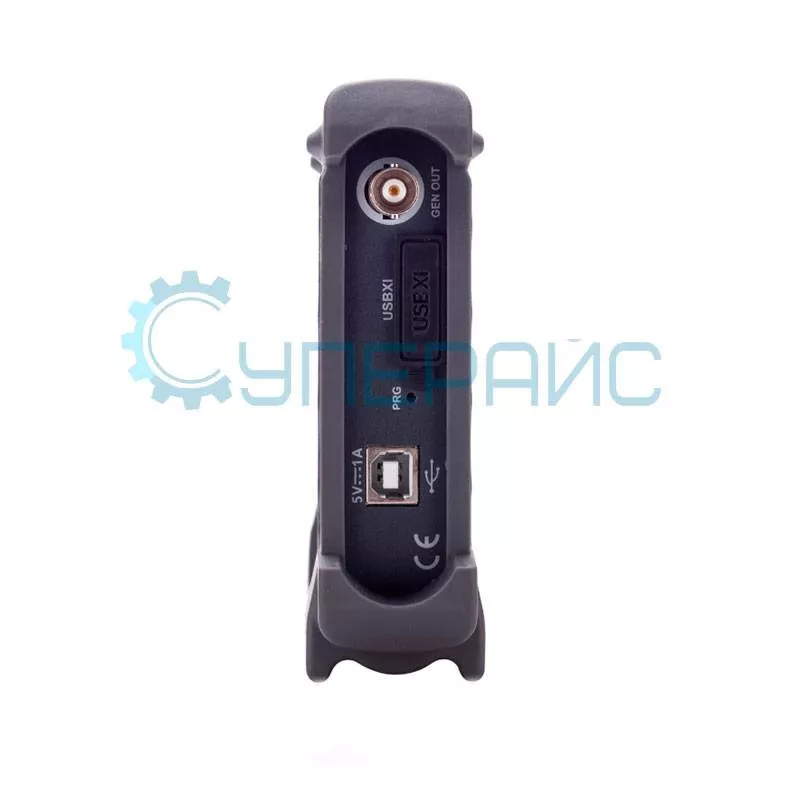

| Интерфейс передачи данных | USB 2.0 | |||
| Источник питания | не требуется внешнего источника питания, питается от USB | |||
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно | |||
| Габариты | 175 мм х 105 мм х 30 мм | |||
| Вес | 900 г | |||

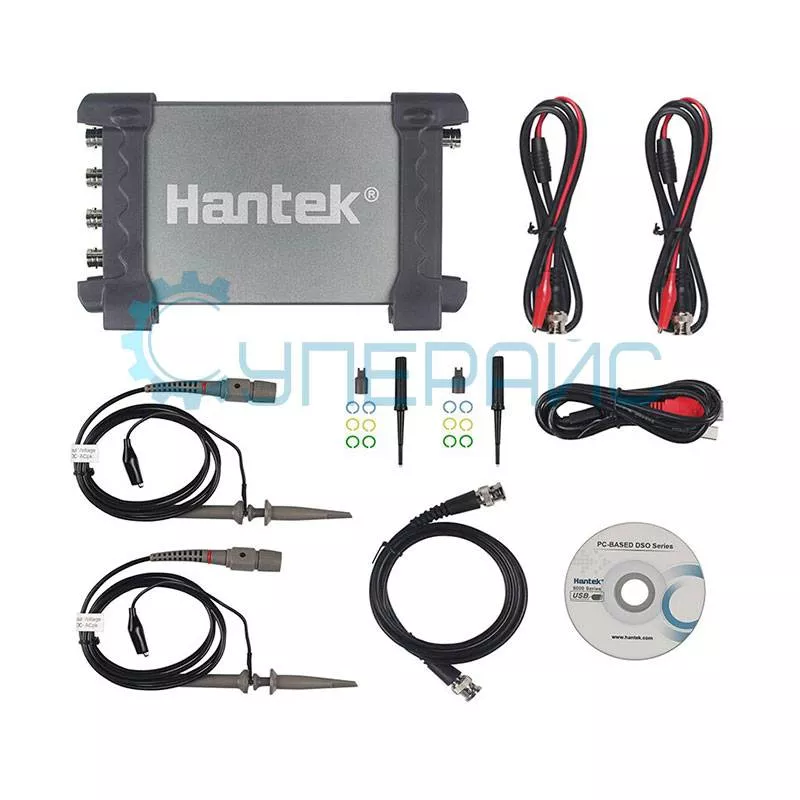

| Комплектация | USB осциллограф Hantek DSO-6074BD - 1 шт | |||
| | инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт кабель BNC - BNC - 1 шт щупы для осциллографа - 2 шт зажимы-крокодилы с BNC соединением - 2 шт | |||
USB осциллограф Hantek DSO-6074BD
Измерительное устройство подходит для производственных испытаний, исследований, проектирования, а также прочих работ, связанных с тестированием аналоговых цепей, поиском и устранением неисправностей.
Точно выполнять все действия позволяют четыре параллельно работающих канала с полосой пропускания 70 мегагерц и максимальной частотой дискретизации равной 1 Гвыб/с.
Помимо «USB осциллографа», данную модель называют, как «осциллограф-приставка к ПК». Всё потому что DSO-6074BD не имеет встроенного дисплея и для вывода показаний и графиков нужен персональный компьютер или ноутбук. К устройству вывода прибор подключается с помощью USB кабеля, идущего в комплекте.
Для совместимости с операционной системой и комфортной работой с осциллографом, на данной странице доступны для скачивания программное обеспечение и драйвер.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
