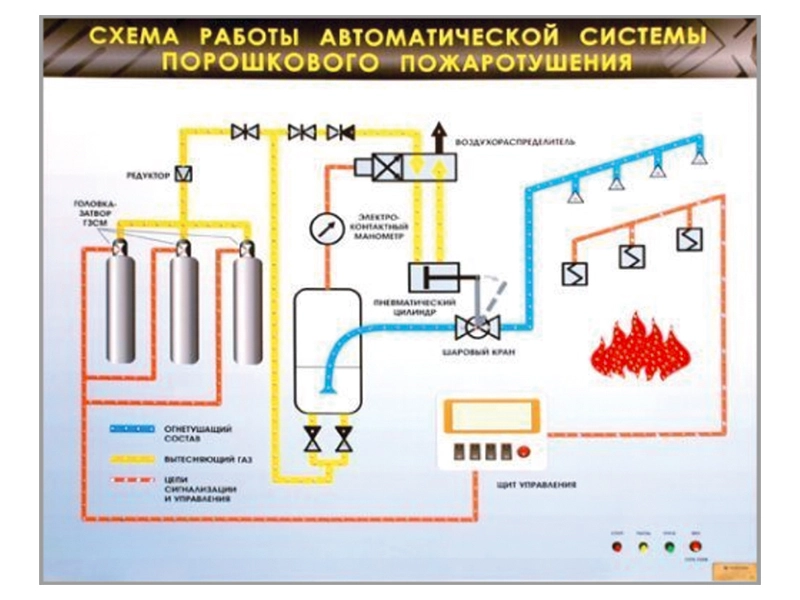

Электрифицированный светодинамический стенд "Схема работы автоматической системы порошкового пожаротушения"
Электрифицированный стенд представляет собой интерактивную информационную панель со светодиодной индикацией.
Электрифицированный стенд предназначен для изучения и наглядной демонстрации структурной схемы и принципов действия автоматических систем порошкового пожаротушения, основных узлов, приборов и устройств для систем подобного тип.
Для управления стендом в компелкт поставки входит базовый универсальный многофункциональный беспроводной пульт дистанционного управления БУМ-П.
Алгоритм работы:
- При запуске стенда система находится в дежурном режиме;
- Включается очаг возгорания;
- Происходит сработка первого датчика, сигнал приходит на щит управления, загорается надпись "ВНИМАНИЕ";
- Происходит сработка второго датчика, сигнал приходит на щит управления, загорается надпись "ПОЖАР";
- От щита управления подается команда на вскрытие головок-затворов ГЗСМ, головки вскрываются;
- Вытесняющий газ из баллонов направляется в резервуар, с огнетушащим порошком нагнетая давление и к воздухораспределителю;
- При достижении необходимого давления в резервуаре электроконтактный манометр подает команду на открытие воздухораспределителя;
- Через воздухораспределитель газ попадает в пневматический цилиндр и открывает шаровый клапан механически соединенный с поршнем пневматического цилиндра;
- Через открытый клапан огнетушащий состав направляется к очагу возгорания;
- Интенсивность горения уменьшается, затем очаг возгорания гаснет;
- Пожар ликвидирован.
В процессе работы стенда загорается сигнилизирующая табличка "Порошок! Уходи!", информирующая о запуске системы порошкового пожаротушения.
Комплектация
- Электрифицированный светодинамический стенд
- Пульт дистанционного управления БУМ-П
- Крепежные элементы
Технические характеристики
Основа: поливинилхлорид 3 мм
Профиль: П-образный обкладочный алюминиевый профиль толщиной 3 мм, шириной 30 мм, окрашенный методом порошковой покраски
Способ резки: лазерный
Габариты, мм
1408 х 1215 х 60
