Учебный стенд «Погрешности в передачах с зацеплением» ППЗ-021-2ЛР
Описание
Стенд предназначен для изучения влияния типа передачи и взаимного положения зубьев на передаточное число. В комплект поставки входит ноутбук.

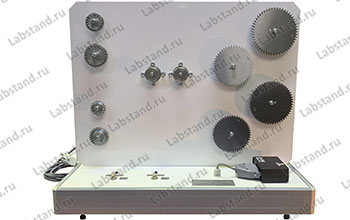

Стенд представляет собой настольную рамную конструкцию с вертикальной панелью, выполненной из металлического проката с полимерным окрашиванием. Рамная конструкция оснащена упругими ножками. На рамной конструкции установлены два корпуса с валами в подшипниковых опорах. Валы выходят через панель и позволяют монтировать на них зубчатые колеса. Оба вала оснащены инкрементальными энкодерами с разрешающей способностью 5000 точек/оборот. Один из валов оснащен приводом от мотор-редуктора с асинхронным двигателем.
В комплект поставки входят следующие комплекты зубчатых колес:
– зубчатые колеса с эвольвентным профилем зубьев с передаточными числом 1:2;
– зубчатые колеса с эвольвентным профилем зубьев с передаточными числом 1:3;
– колеса цевочного зацепления с передаточными числом 1:2;
– колеса цевочного зацепления с передаточными числом 1:3.
Сигналы с энкодеров поступают на плату АЦП для дальнейшей передачи в ПЭВМ.
Габаритные размеры стенда 500х400х600 мм.
Масса стенда 30 кг. Электропитание от однофазной сети 220 В, 50 Гц.
Потребляемая мощность 400 Вт.
Перечень проводимых работ:
– экспериментальное исследование зависимости передаточного числа от положения зубчатых колес для эвольвентного зацепления;
– экспериментальное исследование зависимости передаточного числа от положения зубчатых колес для цевочного зацепления
