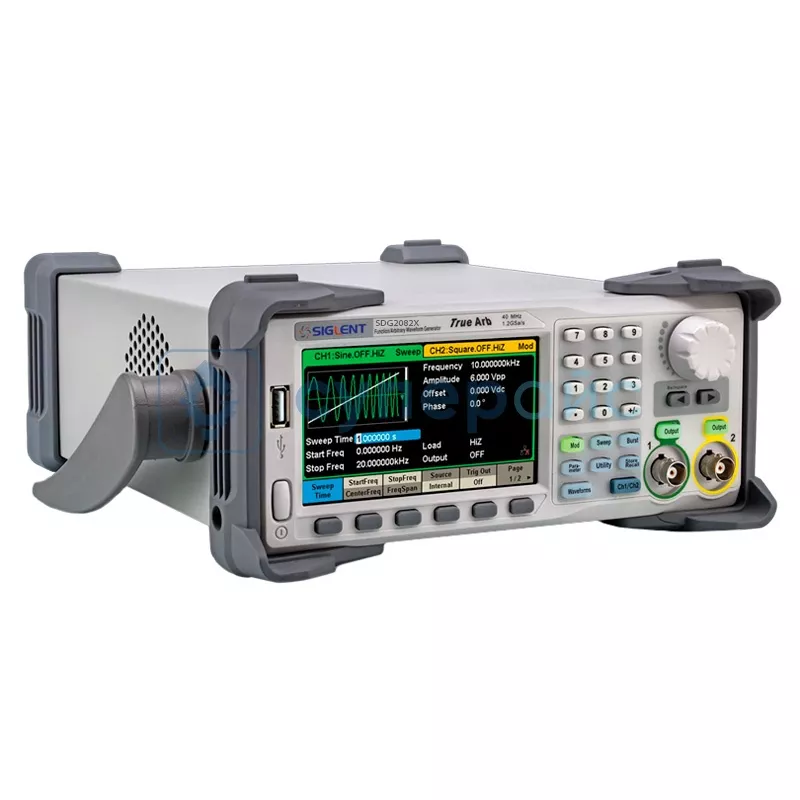

Генератор сигналов двухканальный Siglent SDG2082X
0
190 624 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.03.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики Siglent SDG2082X
| Количество каналов | 2 |
| Частотный выход | 80 МГц |
| Частота дискретизации | 1,2 Гвыб / с |
| Вертикальное разрешение | 16 бит |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность | -25 - +25 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 80 МГц |
| Гармонические искажения | 0 - 10 МГц -65 дБ; 10 МГц - 20 МГц -60 дБ; 20 МГц - 40 МГц -55 дБ; 40 МГц - 60 МГц -50 дБ; 60 МГц - 80 МГц -45 дБ; 80 МГц - 100 МГц -40 дБ; 100 МГц - 120 МГц -38 дБ |
| Ложный сигнал | ≤ 50 МГц -70 дБ; > 50 МГц -65 дБ |
| Квадрат | |
| Частота | 1 мкГц - 25 МГц |
| Время нарастания / падения | 9 нс, 10 - 90%, 1 В 50 Ом |
| Перерегулирование | < 3% |
| Рабочий цикл | 0,001 - 99% |
| Джиттер (среднеквадратичное значение) | 150 пс + 0,05 ppm |
| Пульс | |
| Частота | 1 мкГц - 25 МГц |
| Ширина импульса | 16,3 нс |
| Точность длительность импульса | ±(0,01% + 0,3 нс) |
| Рабочий цикл | 0,001 - 99% |
| Время ведущего / заднего фронта | ≧ 8,4 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 150 пс + 0,05 ppm |
| Шум | |
| Полоса пропускания | 120 МГц |
| Регулируемый диапазон полосы пропускания | 20 - 120 МГц |
| Рампа | |
| Частота | 1 мкГц - 1 МГц |
| Линейность | ≤ 1% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Произвольный | |
| Частота | 1 мкГц - 20 МГц |
| Длина сигнала | 8 тысяч баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 300 МВыб/с |
| Джиттер (среднеквадратичное значение) | 150 пс |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 1 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 1 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 1000 с |
| Старт/конец фазы | -360° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная/отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, HF REJ |
| Диапазон частот | 100 мГц - 200 МГц 10 МГц - 200 МГц |
| Входная амплитуда | 100 мВ - 2,5 В 200 мВ - 2,5 В 100 мВ - 5 В 200 мВ - 5 В |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика | 690 нс |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 50 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей |
| Питание | 100 - 240 В, 50/60 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40°C, влажность до 90% |
| Температура хранения | -20 - 60°C |
| Габариты | 260 х 107 х 295 мм |
| Вес нетто | 3,43 кг |
| Вес брутто | 4,42 кг |
| Комплектация | генератор сигнала Siglent SDG2082X - 1 шт; USB кабель - 1 шт; BNC кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица генераторов сигнала Siglent серии SDG
| Характеристики | SDG2042X | SDG2082X | SDG2122X |
| Количество каналов | 2 | ||
| Частотный выход | 40 МГц | 80 МГц | 120 МГц |
| Частота дискретизации | 1,2 Гвыб / с | ||
| Вертикальное разрешение | 16 бит | ||
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM | ||
| Частота cинусоидальной волны | 1 мкГц - 40 МГц | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей | ||
| Интерфейс | USB, LAN | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
